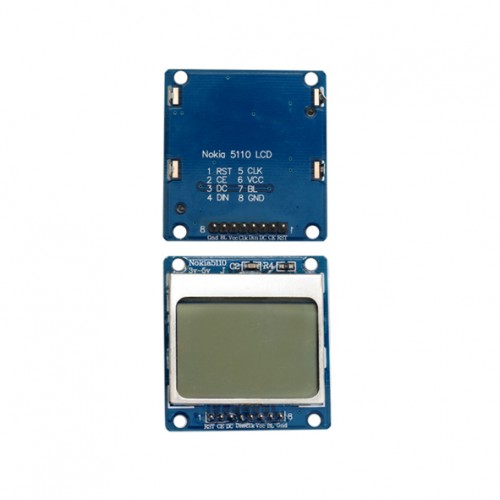

ماژول LCD تک رنگ NOKIA LCD5110 نوکیا با بک لایت آبی

ماژول LCD تک رنگ NOKIA5110 با زمینه آبی، یک نمایشگر کوچک با قطری حدود 1.5 اینچ است که 84x48 پیکسل رزولوشن دارد، با این حال بسیار خواناست.
همانطور که گفته شد ، این صفحه نمایش از 84x48 پیکسل مجزا ساخته شده است، بنابراین می توانید از آن برای تصاویر گرافیکی، متن یا بیت مپ ها استفاده کنید.
استفاده از نمایشگر NOKIA5110 آبی 84x48 پیکسل ، آسان است و تنها به چند پین ورودی/خروجی دیجیتال نیاز دارد.
لازم به ذکر است که این نمایشگر بر پایه تراشه PCD8544 طراحی شده است و این تراشه با سطح ولتاژ 3.3 ولت کار میکند،بنابر این برای اتصال این ماژول به مدارات الکترونیکی با سطح ولتاژ بالاتر، نیاز به مبدل سطح ولتاژ دارید . در غیر این صورت به نمایشگر آسیب میرسد.

ترتیب پایه های این ماژول به صورت زیر است:

1. RST: reset

2. CE: chip selection

3. DC: data/commands choice

4. DIN: serial data line(MOSI)

5. CLK: serial Clock

6. 3.3V: VCC

7. LIGHT: backlight control terminal

8. GND: power negative

کاربرد ماژول نمایشگر ال سی دی NOKIA5110-B :

1. دستگاه های الکترونیکی
2. نمایشگر کنترلر تجهیزات

مشخصات ماژول نمایشگر ال سی دی NOKIA5110-B:

1. تعداد پین: 8
2. ولتاژ ورودی: 3.3Vdc
3. چیپ درایور: PCD8544
4. پروتکل ارتباطی: SPI
5. رزولوشن: 84x48 پیکسل
6. سایز:1.5 اینچ
7.  نور پس زمینه: آبی
