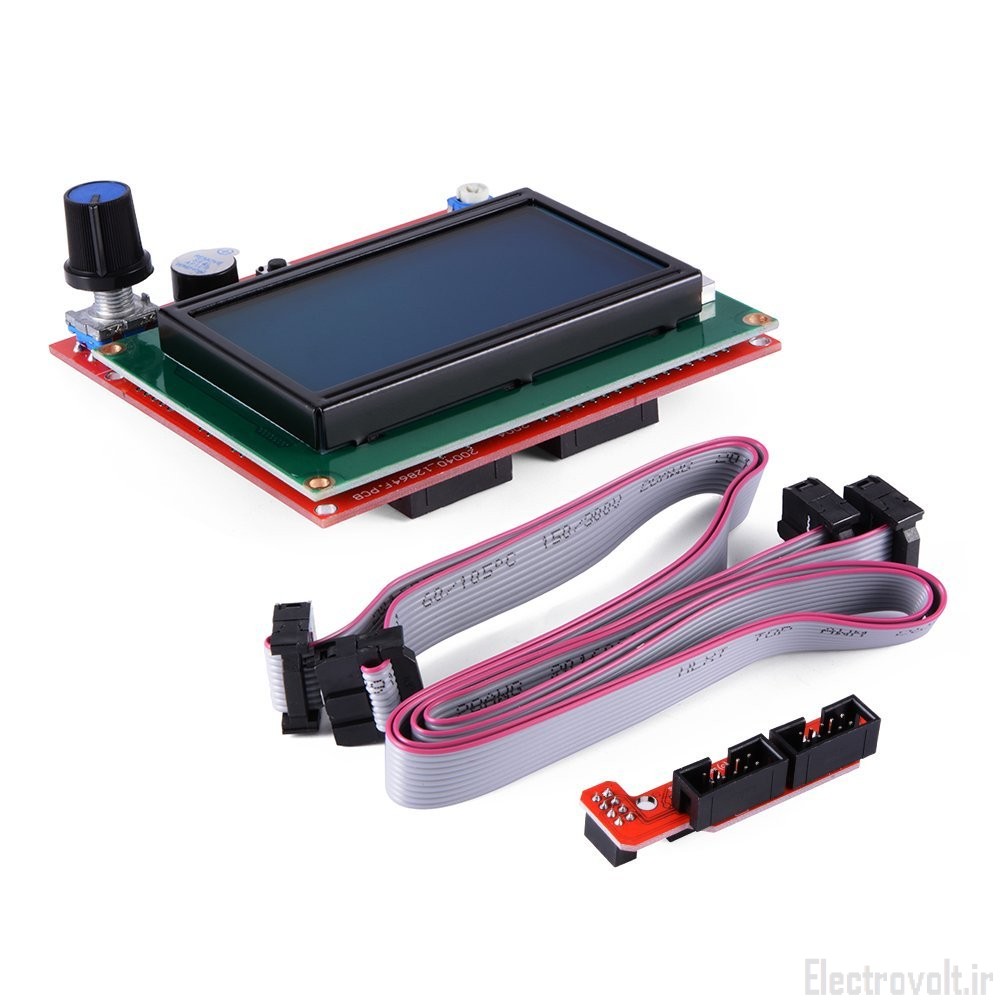

نمایشگر LCD گرافیکی 64*128 پرینتر سه بعدی

با استفاده از این نمایشگر دیگر نیازی به یک کامپیوتر برای کنترل پرینتر سه بعدی ندارید. تقریبا اکثر پرینترهای سه بعدی مجهز به نمایشگر و کنترلر پرینتر سه بعدی جهت نمایش پارامترهای دستگاه پرینتر سه بعدی و کنترل قسمتهای مختلف دستگاه هستند. استفاده از نمایشگر و یا کنترلر این امکان را به کاربر می دهد که بتواند دستگاه را بدون نیاز به کامپیوتر راه اندازی یا کنترل نماید.استفاده از کنترلر در پرینتر سه بعدی این امکان را فراهم می کند تا در حین پرینت برخی از پارامترهای پرینت از قبیل سرعت، میزان تزریق، دما و غیره را کنترل نموده و در صورت لزوم آنها را تغییر دهد. پیچ ولوم جهت حرکت در بین منوهای داخلی می باشد که با چرخاندن و فشار دادن آن می توان گزینه و یا منوی  مورد نظر را انتخاب کرده و یا تغییر داد.
ماژول نمایشگر LCD پرینتر سه بعدی قابلیت پشتیانی از SD کارت را دارد که می‌تواند از این طریق فایل‌ها و طراحی‌های G-Code را بر روی SD کارت ذخیره کرده و به وسیله پرینتر سه بعدی بدون نیاز به کامپیوتر چاپ کرد. از طریق این نمایشگر و کابل‌های مربوطه می‌توان به برد Ramps1.4 یا 1.6متصل شد که این ویژگی باعث پرکاربرد بودن این ماژول شده است. امکاناتی از قبیل کالیبراسیون و نمایش حرکت محور‌ها از طریق انکودر چرخشی کنترلر هوشمند، از مهمترین ویژگی‌های این ماژول محسوب می‌شود.

مشخصات LCD گرافیکی 128 در 64 پرینتر سه بعدی

ولتاژ تغذیه: 5 ولت
فرمت شبکه ای: 64 × 128
کنترلر: ST7920
ابعاد: 12.5 × 70 × 78 میلی متر
اندازه سوراخ: 0.55 × 0.39 میلی متر
فاصله مرکزی سوراخ: 0.6 × 0.44 میلی متر
ابعاد صفحه: 44 × 62 میلی متر
دمای کاری: 70 ~ 20- درجه سانتی گراد
رنگ صفحه نمایش: آبی
رنگ کاراکتر: سفید

امکانات و ویژگی های نمایشگر LCD گرافیکی 128x64 پرینتر سه بعدی

• اتصال آسان به برد RAMPS: از طریق کابل و کانکتور همراه.
• پشتیبانی از SD کارت: امکان ذخیره و چاپ فایل‌های G-Code بدون نیاز به کامپیوتر.
• کنترلر هوشمند با انکودر چرخشی: برای کالیبراسیون و تنظیم حرکات محورها.
• قابلیت کنترل منوها: با استفاده از ولوم چرخشی برای حرکت در بین منوها و تغییر گزینه‌ها.
• سازگاری با کنترلرهای Ramps 1.4: قابلیت راه‌اندازی با فریمورهای Marlin و Repetier.

نحوه استفاده از نمایشگر LCD گرافیکی 128x64 پرینتر سه بعدی

1. اتصال سخت‌افزاری:
2. • نمایشگر را با استفاده از کابل‌های مربوطه به برد RAMPS متصل کنید.
   • کارت SD را در اسلات مربوطه قرار دهید.

3. راه‌اندازی و استفاده:

   • برای چاپ مستقل، فایل‌های G-Code را روی کارت SD ذخیره کنید و سپس آن را در نمایشگر قرار دهید.
   • از طریق انکودر چرخشی و دکمه‌های موجود، منوها را مرور کرده و تنظیمات مورد نظر را تغییر دهید.
   • در صورت نیاز به تغییر در تنظیمات پرینت، از ولوم چرخشی برای تنظیم پارامترها مانند سرعت، دما و ... استفاده کنید.

امکانات نمایشگر LCD Ramps رزولوشن 128 در 64 :

اتصال آسان به برد RAMPS توسط کابل و کانکتور همراه آن.
دارای اسلات برای اتصال مستقیم کارت های حافظه و پرینت کردن مجزای طرح‌های سه بعدی.
انجام عملیاتی نظیر کالیبراسیون و حرکات محورها توسط انکدر چرخشی موجود روی برد.
با استفاده از انکدر ولومی موجود بروی برد میتوان در منو ها دستگاه حرکت کرده و به اطلاعات دسترسی پیدا کرد.
این نمایشگر با کنترل کننده های مدل ramps 1.4 سازگاری دارد و با فریمور های marlin و repiter قابل راه اندازی است.
