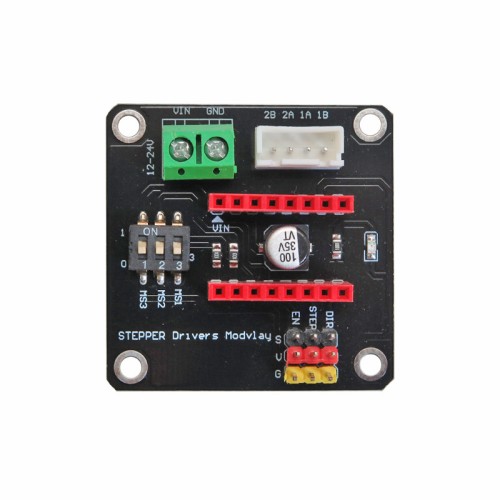

برد توسعه درایور استپر موتور DRV8825-A4988

برد توسعه درایور استپر موتورهای سایز 42 مناسب برای DRV8825-A4988

ماژول DRV8825 یک درایور استپر موتور شامل یک برد کمکی TI DRV8825 برای راه اندازی موتورهای استپر دوقطبی بصورت میکرواستپ است. این ماژول دارای پین خروجی و اینترفیس که تقریبا برابر برد درایور استپر A4988 است که می تواند در بالاترین سطح عملکرد جایگزینی مناسب برای این برد در بسیاری از پروژه ها باشد. از ویژگی های این ماژول می توان به تنظیم محدوده جریان ،داشتن محافظ در برابر مصرف جریان اضافی و افزایش دما بیش از حد و همچنین دارای 6 میکرواستپ با تفکیک پذیری تا 1/32 استپ نام برد. این ماژول با ولتاژ 8.2 تا 45 ولت کار می کند و می تواند در هر فاز با ایجاد خنک سازی موثر حداکثر تا 2.5A جریان دهی کند. این ماژول با بردهای آردینو کاملا سازگار است.

کاربرد برد توسعه درایور استپر موتور DRV8825 A4988:

1. استپ موتور های  42 استپ
2. پریتر 3 بعدی های DIY

مشخصات برد توسعه درایور استپر موتور DRV8825 A4988:

1. ولتاژ لاجیک: 5 ولت
2. ولتاژ ورودی: 30 ~ 12 ولت
3. پورتهای خروجی دیجیتال
4. ابعاد: 15 × 42 × 42 میلی متر
5. سوراخ پیچ: 35.56 × 35.56 میلی متر
