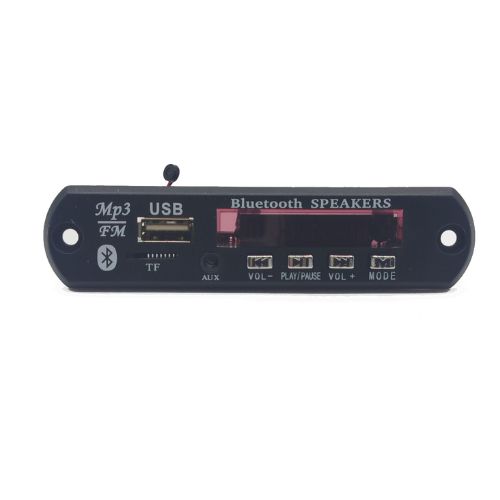

ماژول ام پی تری پلیر ( MP3 ) بلوتوثی به همراه ریموت کنترل

ماژول ام پی تری پلیر بلوتوثی

 ماژول ام پی تری پلیر بلوتوثی  این ماژول مناسب برای تمام سیستم های صوتی که ورودی AUX دارند ولی درگاه USB ندارند به این وسیله میتوان تمام  سیستم های صوتی را USB خور کرد. علاوه برا این این ماژول توانایی اتصال بی سیم از طریق بلوتوث را دارد .

علاوه براین پشتیبانی از پخش رادیو با موج FM دارای دکمه کنترل کم و زیاد صدا ، SCAN و MODE به همراه ریموت کنترل بزرگ با کیفیت  این ماژول با ولتاژ 12 ولت کار میکند.

نصب ماژول ام پی تری پلیر

هنگامی که داخل ماژول حافظه داخلی یا درایو فلش usb وجود نداشته باشد به صورت پیش فرض روی ورودی حالت صوتی قرار میگیرد و صفحه نمایش LINE را نمایش میدهد.

دکمه mode را از روی پنل یا ریموت فشار دهید تا به حالت blue رود سپس میتوان با بلوتوث به آن متصل شد و با زدن دکمه mode بار دیگر به حالت FM میرود و دکمه play را فشار دهید و نگه دارید تا کانال یابی را به صورت خودکار انجام دهد.

اطلاعات فنی دقیق نحوه نصب برد پی تری پلیر بلوتوثی

ولتاژ تغذیه ماژول ام پی تری بلوتوثی

ما از دو طریق میتوانیم این ماژول را راه اندازی کنیم یکی با برق 5 ولت و دیگر با برق 12 ولت ،برق 5 ولت که بسیار راحت است به وسیله یک شارژ گوشی یا لبتاپ و یا پاور بانک این ماژول به راحتی روشن میشود و کار میکند.با برق 12 ولت هم میتوانید از یک آداپتور 12 ولت 1 آمپر استفاده کنید .

اگر 12 ولت دردسترس ندارید مثلا اداپتور 24 ولت دارید یک ماژول کاهنده سر راه آن قرار میدیدو با پتانسیومتر روی آن ولتاژ خروجی را تنظیم کنید.تا به ولتاژ مورد نظر برسید.

ورودی های ماژول ام پی تری پلیر بلوتوثی (MP3):

دارای 5 ورودی هست که سه عدد آن فیزیکی که شامل ورودی AUX ،USB ، MICROUSB و دو ورودی طریق امواج که بلوتوث متصل به تلفن همراه و امواح رادیویی FM

علاوه بر وردوی AUX از روی برد پشت سوکت USB میتوانید از سه پین مشخص شده در صورت تمایل خروجی AUX بگیرید.

صفحه نمایش:

ماژول بلوتوثی ام پی تری پلیر دارای یک صفحه نمایشگر  کوچک است که روی آن میتوان مد کاری ،مقدار صدا،شماره آهنگ و اعداد امواج رادیو را مشاهده کنید.

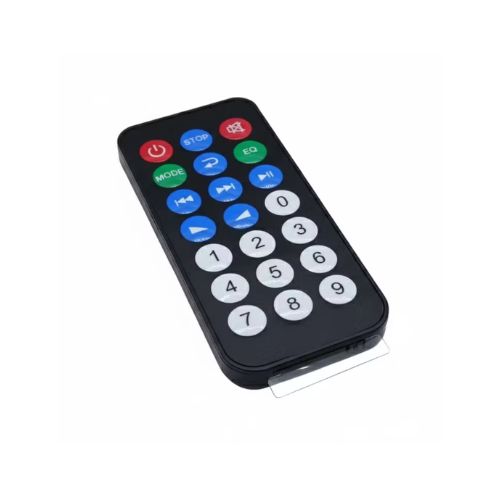

ریموت کنترل:

علاوه بر خود ماژول ام پی تری بلوتوثی یک عدد ریموت کنترل هم وجود دارد که بتوان از راه دور تنظیمات را به راحتی انجام داد علاوه بر آن روی خود ماژول نیز دکمه های تنظیمات نیز وجود دارد.

برای راه اندازی ماژول usb پلیر بلوتوثی کافیست سیم دو رشته همراه محصول را داخل سوکت قرمز رنگ کرده و به برق 5 یا 12 ولت وصل کنید موقع اتصال برق به ماژول نحوه اتصال منفی به قسمت GND و مثبت را حتما توجه داشته باشید و اشتباهی متصل نکنید که باعث آسیب به ماژول و سوختن میشود.

و یک عدد سوکت سه پایه سفید وجود دارد که کابل سه رشته همراه محصول را به آن وصل کنید و پشت سوکت یا پشت برد  ، خروجی راست ،چپ ، GND و آنتن را مشخص کرده سیم های آن را پیدا کرده و به آمپلی وصل کنید به نکته زیر حتما توجه کنید که :

ماژول به طور مستقیم خروجی بلندگو ندارد یعنی قبل از اتصال به بلندگو باید به یک تقویت کننده ( امپلی فایر ) متصل شود . وحتی آن را به امپلی سیستم خودرو خود وصل کنید سپس به بلندگو به طور مستقیم به هیچ وجه متصل نکنید که می سوزد. اگر در این زمینه مهارت ندارید آن را به یک متخصص سیستم های صوتی بدهید تا برای شما به راحتی نصب کند.

این ماژول ام پی تر پلیر از نوع رو پنلی بوده و فاقد باکس کامل می باشد و کاملا منطبق با عکس محصول میباشد.از ماژول ام پی تری پلیر بلوتوث دار نیز میتوان برای سیستم هایی که بلوتوثی نیستد و تمایل به بلوتوث کردن سیستم خود دارند نیز استفاده کنند.
