ماژول آمپلی فایر تک کاناله 2.5 وات PAM8302 کلاس D

ماژول آمپلی فایر تک کاناله 2.5 وات PAM8302 کلاس D

کدکالا:
بخشها :
از 1 رای
178,000 تومان
اشتراک گذاری
اشتراک گذاری در شبکه های اجتماعی:
آدرس کوتاه شده‌ی صفحه:

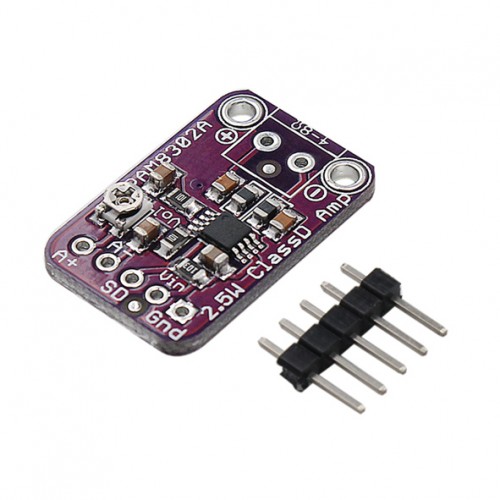

آمپلی فایر 2.5وات PAM8302 به طرز شگفت‌آوری قدرتمند است که می‌تواند تا 2.5 وات را به بلندگوهای امپدانس 4 تا 8 اهم برساند همچنین در داخل تراشه مینیاتوری یک کنترلر کلاس D وجود دارد که می تواند از 2.0V-5.5VDC کار کند . دارای محافظ حرارتی و جریان بیش از حد است ، حتی یک پتانسیومتر تریم ولوم نیز وجود دارد تا بتوانید میزان صدا را از 24 دسی بل پیش فرض تنظیم کنید. این برد یک ارتقاء به آمپرهای اصلی "LM386" است.

ورودی‌های A+ و Ain تقویت‌کننده از خازن‌های 1.0uF عبور می‌کنند، بنابراین اگر خروجی‌های دیفرانسیل ندارید ، کافی است Audiopin را به زمین ببندید . خروجی "Bridge Tied" است ، به این معنی که پایه های خروجی مستقیماً به پایه های بلندگو متصل می شوند ، بدون اتصال به زمین .
خروجی یک PWM موج مربعی با فرکانس بالا 250 کیلوهرتز است که سپس توسط سیم پیچ بلندگو "میانگین" می شود و فرکانس های بالا شنیده نمی شوند. همه موارد بالا به این معنی است که شما نمی توانید خروجی را به تقویت کننده دیگری وصل کنید .

کاربرد آمپلی فایر 2.5وات :

  1. می تواند بلندگوهایی با امپدانس 4 تا 8 اهم را راه‌اندازی کند .

مشخصات ماژول آمپلی فایر PAM8302 :

  1. توان خروجی : 2.5W at 4Ω, 10% THD, 1.5W at 8Ω, 10% THD ، با منبع تغذیه 5.5 ولت
  2. 50dB PSRR در 1KHz
  3. طراحی بدون فیلتر، با مهره فریت + خازن در خروجی
  4. افزایش 24 دسی بل، پتانسیومتر داخلی برای تنظیم حجم ورودی
  5. حفاظت حرارتی و اتصال کوتاه/بیش از حد جریان
  6. جریان کم : 4mA ساکن و 1uA در حالت خاموش شدن
