شیلد موتور درایور L293D با قابلیت اتصال برد NodeMCU و کنترل وایفای
شیلد موتور درایور L293D با قابلیت اتصال برد NodeMCU و کنترل وایفای

شیلد موتور درایور L293D با قابلیت اتصال برد NodeMCU و کنترل وایفای

کدکالا:
بخشها :
از 1 رای
410,000 تومان
اشتراک گذاری
اشتراک گذاری در شبکه های اجتماعی:
آدرس کوتاه شده‌ی صفحه:
شیلد موتور درایور L293D یکی از پرکاربردترین شیلدها برای درایو کردن موتور می باشد که قابلیت کنترل از طریق وای فای را نیز دارد و با اضافه کردن برد کنترل وای فای بر روی شیلد درایور، میتوان کنترل موتورها را هوشمند کرد. بر روی این بورد می توانید ماژول شیلد وای فای ESP8266 12E نصب کنید و با استفاده از WIFI موتور DC تا 36 ولت را کنترل کنید. این شیلد یک توسعه دهنده پین‌های Node MCU می‌باشد که دارای رابط UART و SPI و همچنین 3 ردیف GPIO و رابط آنالوگ می‌باشد.
تغذیه موتورها و تغذیه شیلد به صورت جداگانه تعریف شده اند و می توان با اتصال این دو تغذیه بهم، تغذیه موتور و شیلد را به صورت همزمان انجام داد.

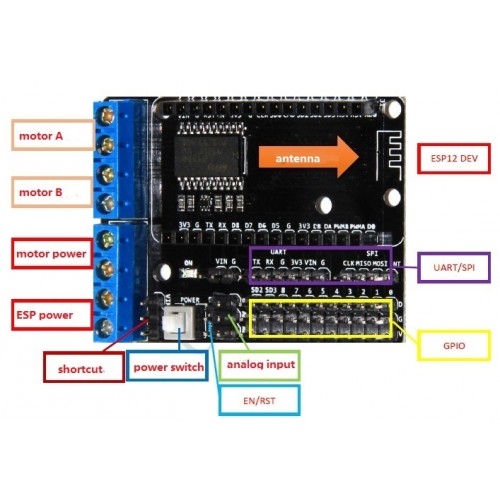

برد شیلد دارای چهار پورت D1، D2، D3 و D3 است که به عنوان PWMA (موتور A)، PWMB (موتور B)، DA (جهت موتور A) و DB (جهت موتور B) استفاده می شود. ، به ترتیب. علاوه بر این، این بورد محافظ دارای پین های زیادی مانند VIN، 3.3 ولت، DIO، AIO، SDIO، UART، SPI، RST و EN است، بنابراین می تواند به راحتی انواع سنسورها (مانند دما و رطوبت، زنگ، نور، زنگ) را به هم متصل کند.

کاربرد شیلد درایور L293D:

  1. مناسب ESP-12E

مشخصات شیلد موتور درایور L293D:

  1. ولتاژ تغذیه موتور: 36 ~ 4.5 ولت
  2. ولتاژ تغذیه برد کنترلی: 9 ~ 4.5 ولت(حداکثر 10 ولت)
  3. ماژول جامپر: استفاده از یک تغذیه برای موتور و برد(9 ~ 4.5 ولت)
  4. جریان تغذیه: 60 ~ 22 میلی آمپر
  5. جریان کاری خروجی: 1.2 آمپر
  6. حداکثر توان اتلاف: 4 وات(دمای 90 درجه سانتی گراد)
  7. محدوده دمای کاری: 125 ~ 20-درجه سانتی گراد
  8. پین های کنترل موتور: D1 و D3 موتور A، پین D2 و D4 برای موتور B
  9. وزن ماژول: حدود 20 گرم
