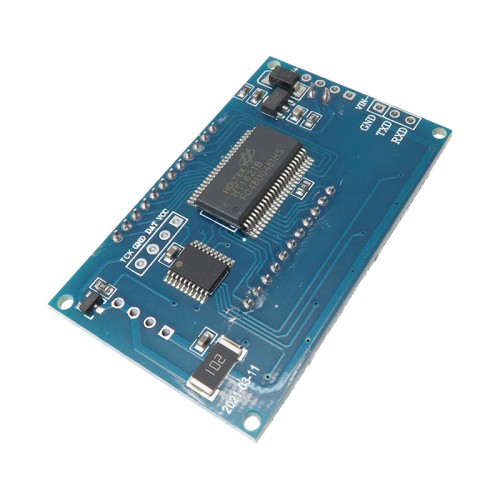

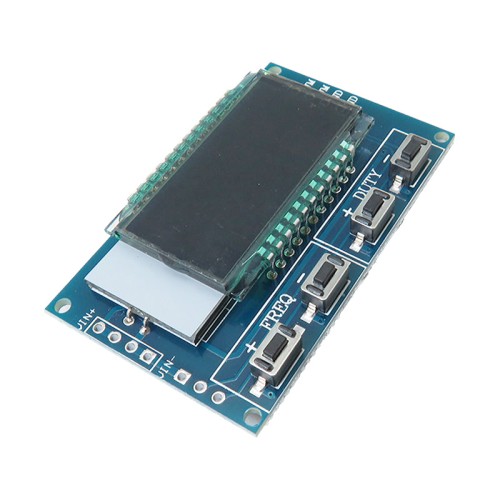

ماژول سیگنال ژنراتور PWM تک کاناله

صفحه نمایش این پالس ژنراتور آسیب جزیی دارد اما در عملکرد و نمایش مشکلی ایجاد نمیکند.

ماژول سیگنال ژنراتور PWM تک کاناله دارای قابلیت تولید پالس مربعی قابل تنظیم می‌باشد که با استفاده از دو کانال PWM مستقل، به طور همزمان می توان مقدار Duty Cycle و فرکانس را تنظیم کرد. همچنین این ماژول دارای ارتباطات سریال بوده و آن را می توان به پورت سریال متصل نمود.
این ماژول مولد پالس PWM با نمایشگر است و دقت بسیار بالا و دامنه فرکانس بسیار گسترده‌ای دارد. از ماژول سیگنال ژنراتور می‌توان برای تولید پالس‌های قابل تنظیم و کنترل مدارهای مرتبط استفاده کرد.

کاربرد ماژول سیگنال ژنراتور موج مربعی:

1. کنترل درایور موتور
2. پالس PWM برای میکروکنترلر
3. دیمینگ PWM
4. کنترل سرعت
5. کنترل روشنایی

مشخصات ماژول سیگنال ژنراتور موج مربعی:

1. ولتاژ کاری: 3.3~30V
2. محدوده فرکانسی: 1Hz~150KHz
3. دقت فرکانس: حدود 2 درصد
4. جریان خروجی: 5 تا 30 میلی آمپر
5. دمای محیط: -20~+70℃
6. نرخ انتقال داده:  9600 bps
7. تعداد بیت های داده: 8
8. بیت توقف: 1
