ماژول مبدل PWM به ولتاژ 10-0 ولت

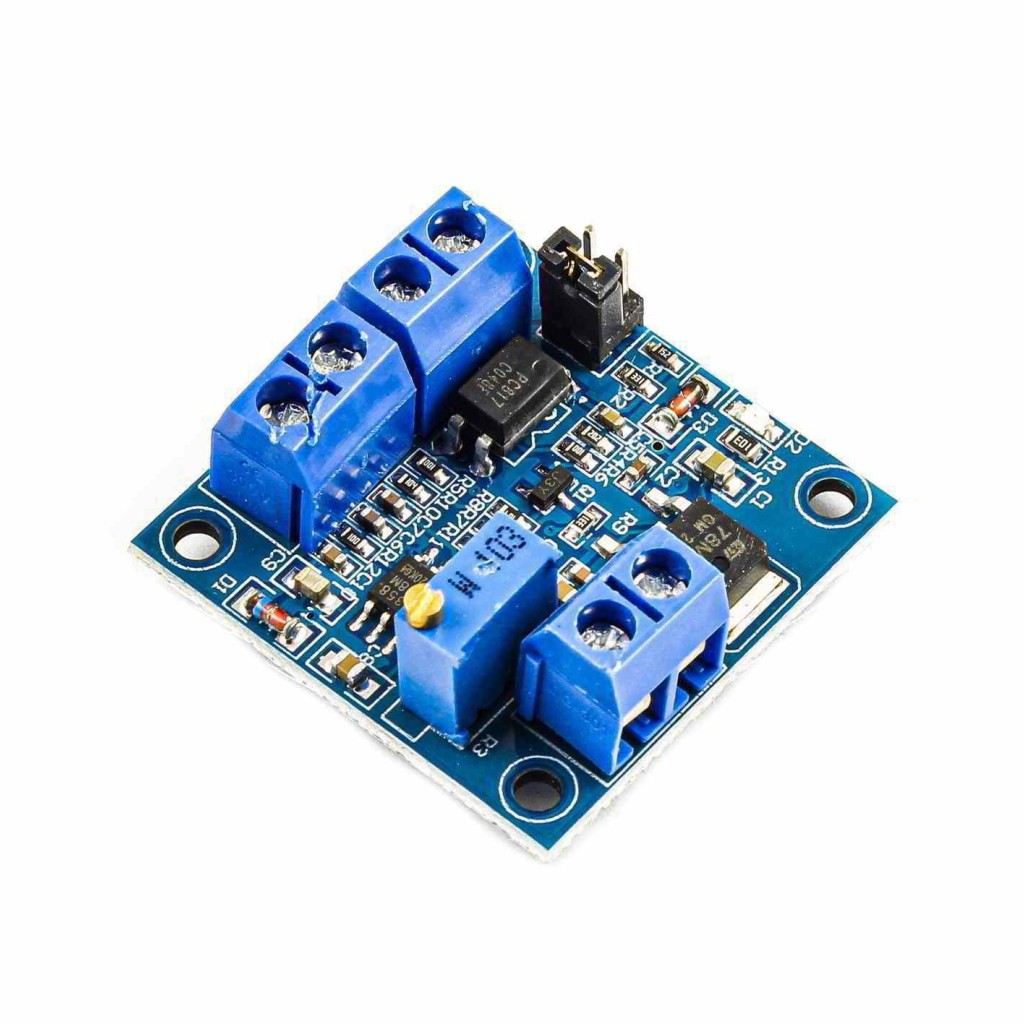

ماژول مبدل PWM به ولتاژ 10-0 ولت LC-LM358-PWM2V یک ماژول کاربردی است که سیگنال‌های دیجیتال PWM را به سیگنال‌های آنالوگ 0 تا 10 ولت تبدیل می‌کند. این ماژول برای استفاده در کنترل‌های صنعتی و اتوماسیون بسیار مناسب است و به راحتی می‌تواند به سیستم‌های PLC یا سایر بردهای کنترل صنعتی متصل شود.

مشخصات فنی ماژول مبدل PWM به ولتاژ 10-0 ولت

• ولتاژ کاری: 12V-30V DC (> 100mA)
• فرکانس سیگنال PWM دریافتی: 1KHz-3KHz

• محدوده ورودی سطح سیگنال PWM:

  • پیک 4.5V تا 10V (با قرار دادن جامپر در 5V)
  • پیک 12V تا 24V (با قرار دادن جامپر در 24V)
• محدوده تبدیل: 0%-100% PWM به 0-10V ولتاژ
• خطای مجاز: 5%
• اندازه: کوچک و قابل حمل

ویژگی‌های کلیدی ماژول مبدل PWM به ولتاژ 10-0 ولت

• تکنولوژی embedded: این ماژول از تکنولوژی تک تراشه استفاده می‌کند که عملکرد آن را بهینه می‌کند.
• تنظیم آسان: می‌توان به راحتی ولتاژ خروجی را با تنظیم نسبت وظیفه PWM تنظیم کرد.
• کالیبراسیون ساده: پس از روشن کردن، با ورودی سیگنال نسبت وظیفه 50% و اندازه‌گیری با مولتی‌متر، ولتاژ خروجی باید 5V تنظیم شود. در صورت تغییر فرکانس، ممکن است نیاز به کالیبراسیون مجدد باشد.
• کاربردهای متنوع: به عنوان رابط سیگنال برای سوئیچینگ در PLC یا سایر بردهای کنترل صنعتی استفاده می‌شود.

پایه های ماژول مبدل PWM به ولتاژ 10-0 ولت

• VCC: ولتاژ کاری 12-30 ولت
• GND: زمین
• PWM: مثبت سیگنال PWM ورودی
• GND: زمین ولتاژ ورودی
• VOUT: ولتاژ خروجی: 0-10 ولت
• GND: زمین خروجی

نحوه استفاده از ماژول مبدل PWM به ولتاژ 10-0 ولت

پس از روشن کردن ماژول، بدون سیگنال ورودی، خروجی 0 ولت است. برای کالیبراسیون، سیگنال نسبت وظیفه 50% را به ورودی PWM متصل کنید و با تنظیم پتانسیومتر، ولتاژ خروجی را به 5V تنظیم نمایید. این ماژول به سادگی در پروژه‌های مختلف صنعتی و اتوماسیون قابل استفاده است.
