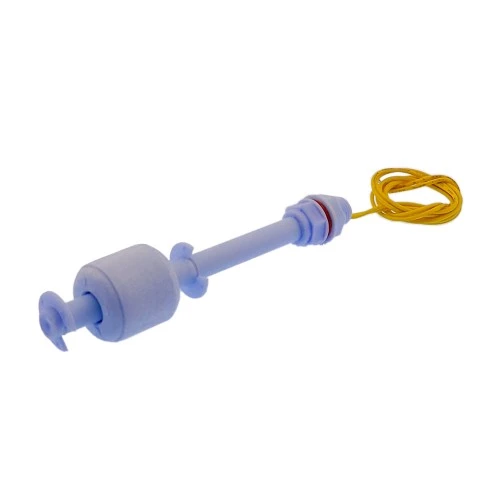

سنسور تعیین سطح مایع - سوئیچ شناور p100

سنسور تعیین سطح مایع - سوئیچ شناور p100، یک سنسور کاربردی با مداری بسیار ساده است که برای کنترل و تعیین سطح مایعات مانند آب، روغن و غیره به روش مغناطیسی استفاده می شود. این سوئیچ سنسور، دارای حداکثر ولتاژ سوئیچینگ 220 ولت و حداکثر جریان سوئیچینگ 0.5 آمپر است و نیازی به تامین برق ندارد. این سنسور در سیستم های خنک کننده، مخازن مایعات، پمپ ها و سیستم های کنترل سطح مایعات مورد استفاده قرار می گیرد. سوئیچ شناور p100، به طور عمودی و شناور روی سطح مایع قرار می گیرد. این سنسور، شامل یک شناور می باشد که روی یک میله قرار گرفته است و با بالا و پایین شدن سطح مایع، این شناور بر روی میله حرکت می کند. داخل این میله یک رید سوئیچ تعبیه شده که در بستری از یک حلقه مغناطیسی قرار گرفته است. با تغییر سطح مایع و حرکت شناور، ماده مغناطیس، یک میدان مغناطیسی ایجاد می کند که باعث فعال شدن رید سوئیچ خواهد شد. در حالت عادی، سوئیچ Normally Close است. زمانی که سنسور روی سطح مایع قرار بگیرد، به طوری که سیم ها در بالا قرار داشته باشند، و شناور بر روی میله حرکت کند و به سمت بالا برود، سوئیچ باز می شود و تغییر وضعیت می دهد. این تغییر وضعیت می تواند به عنوان سیگنالی برای نشان دادن سطح مایع و یا کنترل عملکرد سیستم، مورد استفاده قرار بگیرد.

مشخصات فنی:

• حداکثر ولتاژ سوئیچینگ: 220 ولت DC
• حداکثر جریان سوئیچینگ: 0.5 آمپر
• حداکثر جریان با بار: 1 آمپر
• نصب به صورت عمودی
• طول بازه حرکت شناور: 20 میلی متر
• طول شناور: 24 میلی متر
• قطر رزوه: 10 میلی متر
