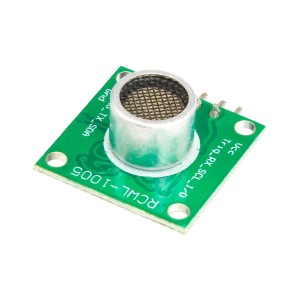

ماژول فاصله سنج اولتراسونیک RCWL-1005

اساس کار این ماژول آلتراسونیک مشابه رادار یا ردیاب صوتی، تشخیص ویژگی‌های هدف از طریق تحلیل بازتاب امواج رادیویی یا صوتی می‌باشد. این ماژول امواج صوتی با فرکانس بالا ایجاد می‌کنند و موج بازتاب شده را دریافت و تحلیل می‌کنند. این حسگرها با محاسبهٔ زمان بین فرستادن سیگنال و گرفتن بازتاب، فاصلهٔ جسم را محاسبه می‌کنند.

در این ماژول سنجش مسافت،  فرستنده آلتراسونیک و حسگر بر روی یک برد قرار داده شده  و مدار الکترونیکی واسط، کار را برای استفاده از این ماژول بسیار ساده می نماید. به طور کلی این ماژول با همه میکرو کنترلرها سازگار می باشد.

با استفاده از ماژول RCWL-1605 قادر خواهید بود فاصله دقیق یک مانع  را مشخص نمایید. در این ماژول انعطاف طراحی بالا رفته و برد مفید فاصله سنجی ارتقاء یافته است.

ویژگیها:

ولتاژ کاری: 2.8 تا 5ولت

جریان کاری: 2میلی امپر

پشتیبانی از مدهای خروجی تک سیمه و دوسیمه GP10 با خروجی پیش فرض همانند ماژول HC-SR04

بازه زمانی: 50میلی ثانیه

کاربردها: اسباب بازی، پیشگیری از برخورد در صنایع رباتیک، سطح مایع، سنجش عمق اب و دیگر کاربردهای سنجش مسافت

رنگ برد: سبز

جنس برد: فیبر مدار چاپی دورو متالیزه

سایز: 20*20میلیمتر

خطای اندازه گیری: مثبت منفی 1 تا 3سانتیمتر

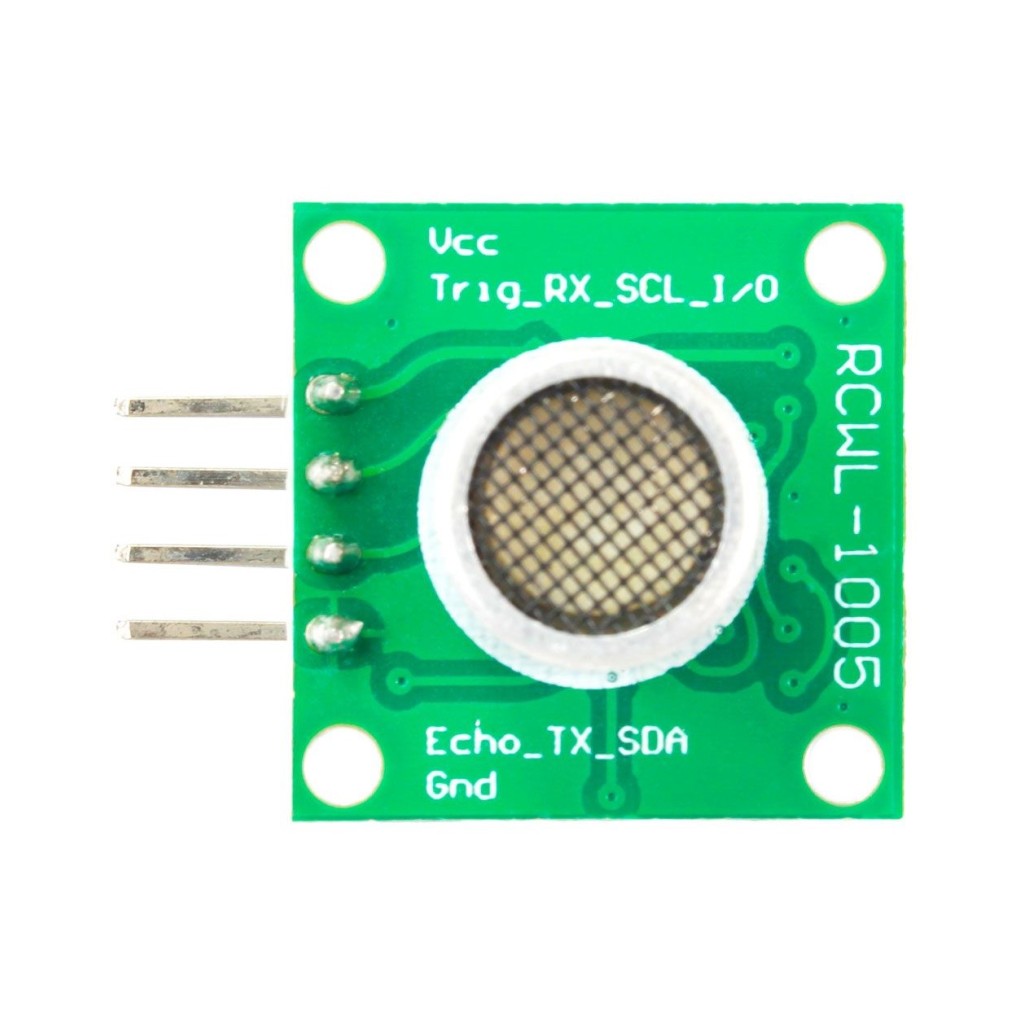

چینش پایه ها:

1. VCC : مثبت تغذیه 2.8 تا 5ولت
2. trig(T) :ورودی تحریک
3. echo(R) : خروجی اکو
4. GND: گراند منفی تغذیه
