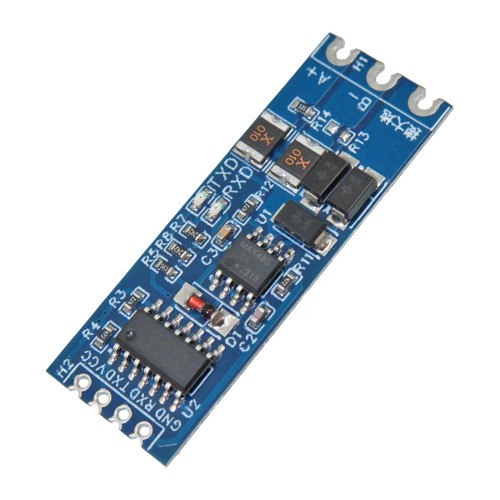

ماژول مبدل TTL به RS485 دو طرفه

ماژول مبدل TTL به RS485 یک ابزار قدرتمند و حرفه ای برای انتقال داده در محیط های صنعتی است که امکان تبدیل سیگنال TTL به استاندارد ارتباطی RS485 را به صورت دو طرفه و کاملا خودکار فراهم می‌سازد . این ماژول برای کاربردهای اتوماسیون صنعتی ، انتقال داده در مسافت طولانی و ارتباط بین میکروکنترلرها طراحی شده است و از قابلیت هایی مانند طراحی ضد صاعقه ، محافظت در برابر نویز و امکان تعویض داغ بهره می‌برد . ماژول RS485 به TTL برای آردوینو یکی از رایج ترین کاربردهای این محصول در پروژه های آموزشی و صنعتی است . قرار گرفتن ترمینال GND در انتهای ماژول باعث عملکرد پایدارتر در برابر تداخل های محیطی شده است .

این ماژول با ولتاژ تغذیه 3.3 ولت و 5.0 ولت سازگار است و از سیگنال هایی در همین بازه ولتاژی پشتیبانی می‌کند . استفاده از تراشه های صنعتی وارداتی ، امکان کار در بازه دمایی 40- تا 85+ درجه سانتی گراد را فراهم کرده است . همچنین طراحی استاندارد با گام پایه 2.54 میلی متر و ضخامت 0.8 میلی متر ، باعث شده نصب آن روی بردهای چاپی یا استفاده به صورت لحیم کاری مستقیم آسان باشد . مقاومت تطبیقی 120 اهم نیز در مدار وجود دارد تا از کیفیت انتقال در فواصل طولانی محافظت شود .

مبدل سریال TTL به RS485 دو طرفه برای پروژه هایی که نیاز به تبادل داده در فواصل بالا و محیط های صنعتی دارند گزینه ای مطمئن و کاربردی است . این ماژول به صورت خودکار جهت ارسال و دریافت داده را تشخیص می‌دهد و دیگر نیازی به استفاده از پایه های DE یا RE نمی‌باشد . دارای 4 پایه برای اتصال مستقیم به میکروکنترلر است و از قابلیت hot swap نیز پشتیبانی می‌کند . نشانگرهای ال ای دی (LED) برای سیگنال های RXD و TXD به شما این امکان را می‌دهند که وضعیت ارسال و دریافت داده را در لحظه بررسی کنید .

سرعت انتقال داده در این ماژول تا 2.5 مگابیت بر ثانیه بوده و از ارتباط چند نقطه ای با حداکثر 32 دستگاه روی یک باس پشتیبانی می‌کند . همچنین وجود فیوزهای داخلی برای محافظت در برابر جریان اضافی و دیودهای محافظ برای نوسانات ولتاژ از دیگر ویژگی های ایمنی آن به شمار می‌رود . ماژول مبدل TTL به RS485 دو طرفه با اکثر میکروکنترلرهای رایج سازگار است ، از جمله آردوینو ، آتمل ، STM32 و ESP32 ، که قابلیت کار با ولتاژهای 3.3 ولت و 5 ولت را دارند.
