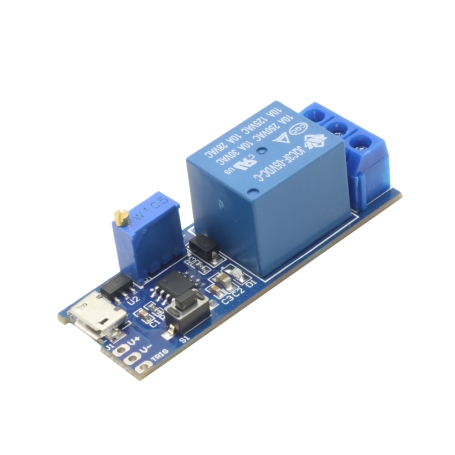

ماژول کنترل رله تایمر دار 5 ولت تا 30 ولت- RELAY TIMER CONTROL TRIGGER 5V 30V

ماژول رله تأخیر با ولتاژ کاری 5 تا 30 ولت، ابزاری کاربردی برای کنترل تأخیر در روشن و خاموش شدن دستگاه‌ها است. این ماژول با دارا بودن ورودی Micro USB و امکان تنظیم زمان تأخیر به کمک پتانسیومتر یا خازن، به‌راحتی قابل استفاده در مصارف صنعتی و خانگی می‌باشد.

مشخصات فنی:

ولتاژ کاری: 5 تا 30 ولت، دارای دو رابط تغذیه (Micro USB و ترمینال لحیمی).
فرمول زمان تأخیر: T = 1.1RC
ظرفیت رله:
10A در 250VAC
10A در 30VDC
ابعاد: 5.4 × 1.9 × 1.8 سانتی‌متر
وزن: 16 گرم

ویژگی ها:

مد عملکرد:
پس از تغذیه، خروجی ماژول به‌صورت پیش‌فرض به این شکل است:
پایانه‌های (NO) و (COM) قطع.
پایانه‌های (NC) و (COM) وصل.
با اعمال پالس لحظه‌ای کم به پایانه‌ی (TRIG) یا فشردن کلید موجود، رله فعال شده و خروجی تغییر حالت می‌دهد.
پس از گذشت زمان تنظیم‌شده (پیش‌فرض 0-24 ثانیه)، رله به حالت اولیه بازمی‌گردد.
تنظیم زمان: قابلیت تنظیم زمان از 0 تا 24 ثانیه با پتانسیومتر. برای زمان بیشتر، می‌توان از خازن یا مقاومت بزرگ‌تر استفاده کرد.
نمایشگر وضعیت رله: دارای نشانگر LED جهت نمایش وضعیت رله.
محافظت از رله: دارای محافظ دیودی جهت جلوگیری از آسیب به رله.
مقاومت در برابر تداخلات الکترومغناطیسی: طراحی مدار ماژول به‌گونه‌ای است که در محیط‌های دارای تداخل، از عملکرد نادرست جلوگیری می‌کند.

کاربرد ها:

سیستم‌های هشدار ضد سرقت و کنترل نور و صدا.
جلوگیری از آسیب به تجهیزات خودرو در هنگام استارت زدن.
راه‌اندازی ترتیبی تجهیزات برای جلوگیری از جریان لحظه‌ای بالا و آسیب به وسایل برقی.
