ماژول ها ماژول های ارتباطی ماژول ESP-12F دارای هسته وای فای ESP- 8266
ماژول ESP-12F دارای هسته وای فای ESP- 8266 30%

ماژول ESP-12F دارای هسته وای فای ESP- 8266

کدکالا:
بخشها :
از 3 رای
جدید
ماژول ESP8266-12F یک ماژول وای فای (Wi-Fi) است .این ماژول از چیپ ESP8266 برای ارتباط با شبکه‌های وای فای استفاده می‌کند و دارای ویژگی‌هایی مانند پردازشگر قوی، حافظه داخلی بالا، و توانایی ارتباط با شبکه‌های وای فای با فرکانس‌های 2.4GHz می‌باشد.
250,000 175,000 تومان
اشتراک گذاری
اشتراک گذاری در شبکه های اجتماعی:
آدرس کوتاه شده‌ی صفحه:

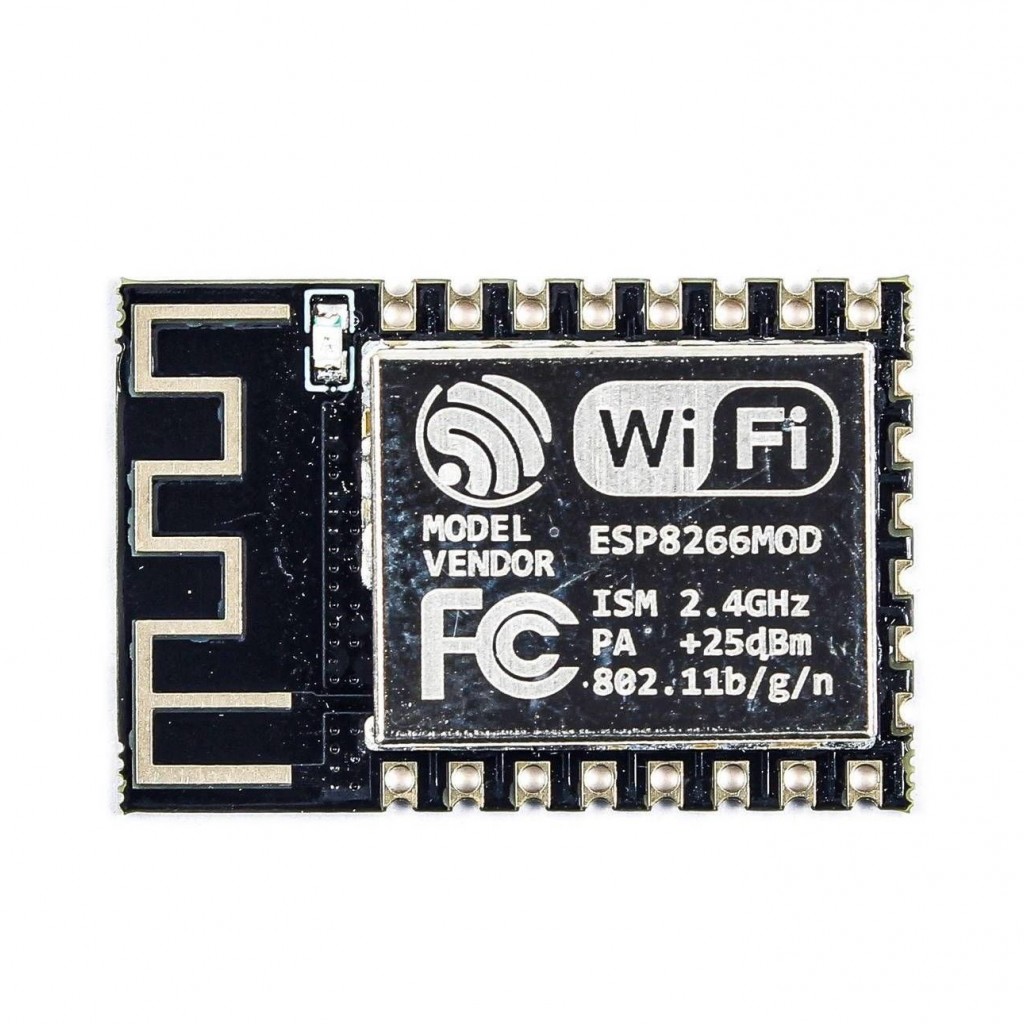

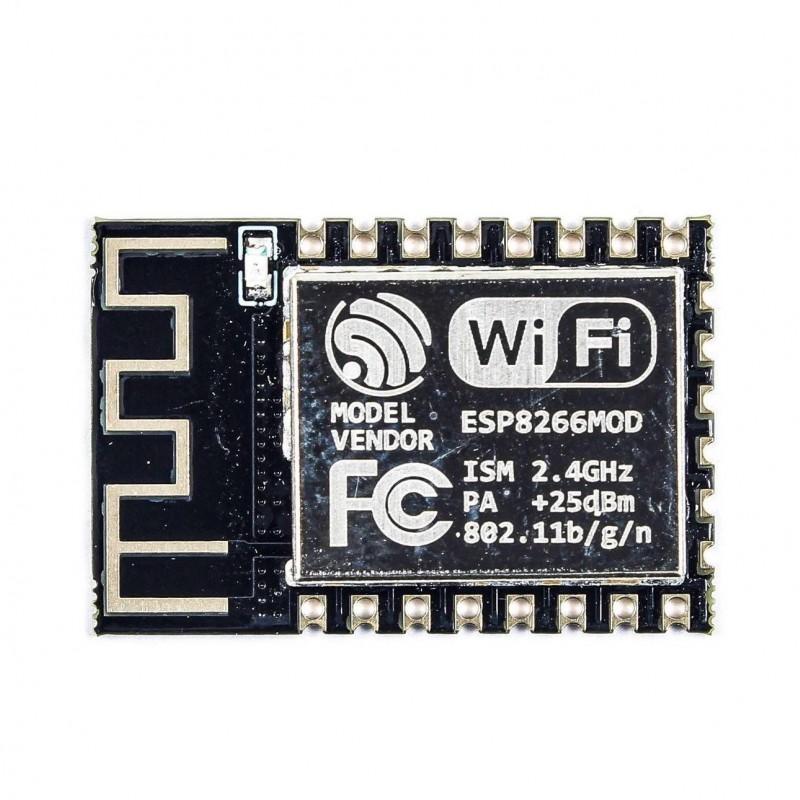

ماژول وای فای ESP8266 مدل 12F یک ماژول گیرنده/فرستنده بی‌سیم با طراحی جمع و جور و عملکرد بالا است که برای استفاده در پروژه‌های اینترنت اشیا (IoT) و کاربردهای مختلف الکترونیکی طراحی شده است. این ماژول نسبت به مدل ESP8266-12E، دارای برد چهار لایه و بهبود عملکرد آنتن با افزایش برد آنتن‌دهی تا 50 درصد می‌باشد.

مشخصات فنی ماژول وای فای ESP8266 مدل 12F

  • ولتاژ ورودی: 3 تا 3.6 ولت DC
  • دمای کاری: -40 تا +125 درجه سانتی‌گراد
  • وزن: 1.72 گرم
  • اندازه: 24x16x3 میلی‌متر
  • فرکانس: حداکثر 2484 هرتز
  • جریان کاری: 80 میلی‌آمپر
  • امپدانس: 50 اهم
  • حافظه فلش: 4 مگابایت
  • پشتیبانی از استاندارد شبکه: 802.11 b/g/n
  • استانداردها: FCC / CE / TELEC
  • حالت‌های پشتیبانی‌شده: STA/AP/STA
  • پشتیبانی از AT Command
  • پشتیبانی از رابط‌های ارتباطی: UART / GPIO
  • پشتیبانی از شبکه هوشمند: Smart Link
  • پردازنده: 32 بیتی
  • سازگاری با آردوینو: راه‌اندازی از طریق برد آردوینو
  • سازگاری: سازگار با نسخه 12E

ویژگی‌های کلیدی ماژول وای فای ESP8266 مدل 12F

  • وای فای یکپارچه: امکان ارتباط بی‌سیم برای انواع کاربردها از جمله IoT و سیستم‌های کنترل از راه دور.
  • اندازه جمع و جور: طراحی کوچک برای ادغام آسان در پروژه‌های با فضای محدود.
  • اتصال‌های گسترده: پشتیبانی از رابط‌های UART، SPI و I2C، با قابلیت‌های PWM و ADC.
  • سازگاری با IDE آردوینو: ساده‌سازی فرآیند توسعه و برنامه‌نویسی.
  • پین‌های GPIO: پین‌های ورودی/خروجی عمومی برای اتصال به سنسورها و عملگرها با قابلیت‌های ورودی/خروجی دیجیتال، ورودی آنالوگ و PWM.

کاربردهای ماژول وای فای ESP8266 مدل 12F

  • ساخت دستگاه‌های IoT: مناسب برای پروژه‌های اینترنت اشیا.
  • کنترل سیستم‌ها از طریق وای فای: امکان کنترل انواع سیستم‌ها به صورت بی‌سیم.
  • مانیتورینگ سنسورها و ماژول‌ها: ارتباط بی‌سیم برای دریافت نتایج از سنسورها.

پین‌اوت ماژول وای فای ESP8266 مدل 12F

  • VCC: منبع تغذیه 3.3 ولت خارجی
  • GND: زمین
  • RST: راه‌اندازی مجدد برنامه
  • EN: فعال‌سازی تراشه
  • FLASH: بوت به حالت فلش
  • پین‌های GPIO: 17 پین چندمنظوره

هشدار

  • عملکرد: ماژول را در محدوده ولتاژ مشخص شده (3.3 ولت) به کار ببرید تا از آسیب دیدن آن جلوگیری کنید.
  • مبدل‌های سطح: هنگام ارتباط با اجزا یا دستگاه‌های نیازمند ولتاژ متفاوت، از مبدل‌های سطح مناسب استفاده کنید.
  • احتیاط: ماژول و اجزا را با احتیاط نگه‌داری کنید تا از آسیب‌های ناشی از تخلیه الکتریکی و آسیب فیزیکی جلوگیری شود.
برچسبها :
فایل ضمیمه: دانلود فایل
ولتاژ کاری 3.3 ولت
فرکانس کاری 2.4GHz
پروتکل ارتباطی UART
