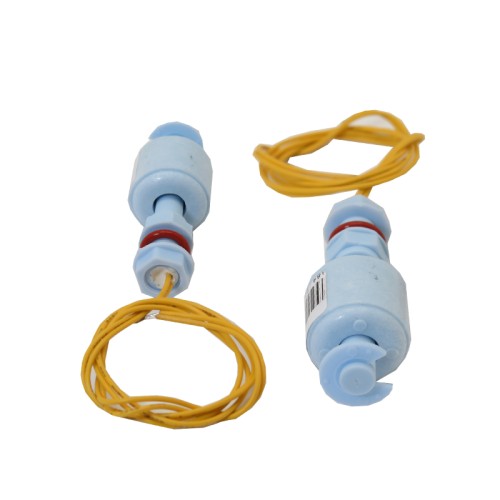

سنسور تعیین سطح مایع (سوئیچ شناور) P52

سنسور تعیین سطح مایع ( سوئیچ شناور ) P52

مبنای کار سنسور های سطح آب یا به عبارت بهتر سنسورهای شناور عمودی بسیار ساده است. شناور موجود روی این سنسور با حرکت روی لوله ی آن، با توجه به میزان سطح آب نقش سوئیچ را در مدار ایفا نماید. سنسور سوئیچ مغناطیسی سطح مایع دارای سوئیچ مغناطیسی داخلی می باشد که در صورت بالا آمدن شناور و یا پایین رفتن آن این کلید قطع و وصل می شود.زمانی که سطح مایع درون مخزن زیاد می شود، شناور متناسب با سطح آن بالا می آید و کلید خروجی را بسته به نوع سربندی وصل یا قطع می کند. بر اساس میدان مغناطیسی و سیستم مغناطیسی موجود در لوله، سوئیچ داخلی به حالت باز یا بسته در خواهد آمد. سوئیچ داخلی از نوع reed switch می باشد.
از این نوع سنسورها در کاربردهای مختلفی مانند هشدار یا کنترل سطح مایعات، اندازه گیری سطح مایعات، مانیتورینگ سطح محفظه و در محفظه های آب، قهوه، فن سردکننده آب استفاده می گردد.

مشخصات:
طول کابل: 30.5 سانتی متر
توان: 10 وات
حداکثر ولتاژ سوییچینگ: 220 ولت DC
حداقل ولتاژ: 100 ولت DC
حداکثر جریان سوییچینگ: 0.5 آمپر
حداکثر جریان بار: 1 آمپر
محدوده دمایی: +80 ~ 20- درجه سانتی گراد
سوییچ شناور: سوییچ شناور بالا
