ماژول ریدر و رایتر RFID فرکانس 13.56MHZ و چیپ RC522

ماژول ریدر و رایتر RFID فرکانس 13.56MHz و چیپ RC522

کارت ها و یا تگ های RFID برای خوانده شدن و ثبت کردن اطلاعات خود نیازمند مداری هستند که متناسب با فرکانس آنها عملیات پردازش داده را انجام دهد. به همین منظور از ماژول ریدر و رایتر (Reader and Writer) استفاده می گردد. کیت ریدر و رایتر RC522 قابلیت کار با تگ های فرکانس 13.56 مگاهرتز را دارد و از طریق پروتکل UART TTL میتواند ارتباط برقرار نماید. آی سی RC522 برای خواندن و نوشتن تگ های غیر تماسی RFID با فرکانس 13.56 مگاهرتز به کار می رود. این آی سی دارای ویژگی هایی می باشد که آن را برای دستگاه های هوشمند و قابل حمل مناسب میکند. از جمله ویژگی های آی سی می توان به مواردی همچون راه اندازی با ولتاژ پایین، قیمت ارزان ، ابعاد کوچک و ارتباط بدون تماس چیپ برای خواندن و نوشتن اطلاعات کارت و انتقال داده می توان اشاره کرد.

به دلیل استفاده آسان و سازگاری این ماژول با بردهای آردینو، میتوان از این وسیله در توسعه تجهیزات و کارت خوان ها بهره گرفت. این ماژول از پروتکل ارتباطی SPI برای برقراری ارتباط استفاده می کند.

RFID دارای کاربردهای وسیع می باشد که باعث افزایش امنیت و دسترسی سریع به اطلاعات می گردد.

کاربرد ماژول RC522:

1. صنعت
2. حمل و نقل
3. ردیابی تجهیزات بیمارستانی و ابزار آلات ساختمانی
4. کانتینرهای حمل بار
5. ردیابی حیوانات و کنترل سامانه های دامداری
6. سیستم های دارایی و پیگیری کار در حال انجام

مشخصات ماژول RC522:

1. ولتاژ کار: 3.3 ولت
2. جریان کار: 26 ~ 13میلی آمپر
3. جریان ایده آل: 13 ~ 10 میلی آمپر
4. جریان حالت خواب: کمتر از 80 میکرو آمپر
5. حداکثر جریان مجاز: کمتر از 30میلی آمپر
6. فرکانس کار: 13.56 مگاهرتز
7. انواع کارتهای قابل پشتیبانی: mifare1 S50, mifare1 S70 MIFARE Ultralight, Mifare Pro, MIFARE DESFire
8. دمای کاری: 85+ ~ 20- درجه سانتی گراد
9. دمای نگه داری: +85 ~ 40- درجه سانتی گراد
10. رطوبت نسبی: 95% ~ 5%
11. فاصله مورد نیاز ریدر: برابر یا بیش از 50 میلی متر
12. اندازه ماژول: 60 × 40 میلی متر
13. روش ارتباطی: SPI
14. نرخ انتقال داده: حداکثر 10مگابیت بر ثانیه

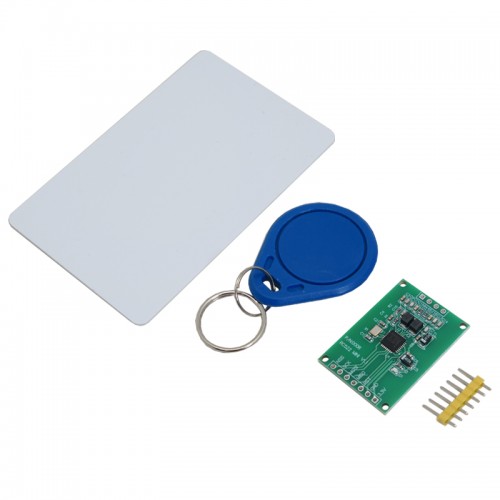

اقلام ماژول ریدر و رایتر RC522 فرکانس 13.56 مگاهرتز:

1. یک عدد ماژول RFID-RC522
2. یک عدد کارت خام S50
3. یک عدد تگ S50
4. یک پین صاف
