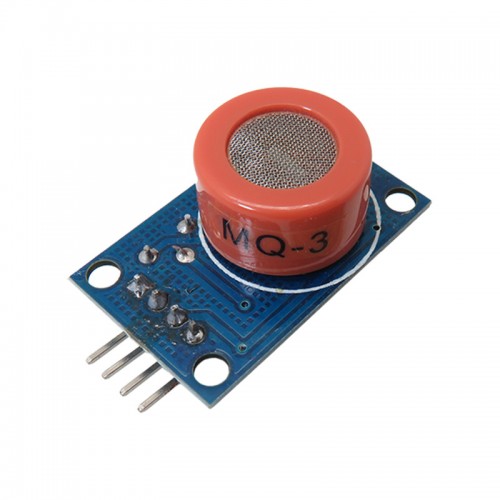

ماژول سنسور تشخیص گاز الکل MQ-3

سنسور یا حسگر های تشخیص گاز سری MQ از هیتر داخلی کوچک و سنسور الکتروشیمیایی تشکیل شده است. این سنسورها به طیف گسترده ای از گازها حساس اند.سنسور الکل MQ-3 یکی از سنسورهای گاز heater- driven سری MQ است که دارای مقاومت متغیر داخلی از پین A به پین B است که تابعی از میزان الکل موجود در هوا می باشد. خروجی این سنسور آنالوگ است. این سنسور می تواند الکل موجود در خون انسان را از طریق شناسایی میزان آن در تنفس اندازه گیری کند.الکل مقاومت داخلی سنسور را پایین می آورد و اندازه گیری الکل بر مبنای اندازه گیری این مقاومت است. توجه داشته باشید که هیچ گاه سنسور را توسط الکل مرطوب نکنید و تنها داخل شدن بخارات الکل در سنسور باعث خوانده شدن میزان آن توسط سنسور خواهد شد.

شما می توانید با استفاده از آردوینو به راحتی این سنسور را راه اندازی کنید اما در نظر داشته باشید که برای استفاده از این سنسور ابتدا باید به مدت 15 دقیقه هیتر آن گرم بشود که خروجی سنسور قابل اعتماد باشد. و این هیتر جریان تقریبا زیادی نیاز دارد، بنابراین نمی توان تغذیه این سنسور را از برد های آردوینو گرفت و باید برای آن یک تغذیه جداگانه 5 ولت حدود2 آمپری در نظر گرفت.

همچنین پتانسبومتر روی برد جهت تنظیم ترشهلد روشن شدن LED می باشد. یعنی می توان آن را در یک حالتی تنظیم کرد که دیگه بدون نیاز به نمایشگر یا برد وقتی میزان الکل از یک حدی بیشتر بود خودش آلارم بدهد و LED را روشن نماید. این خروجی به عنوان DO بر روی پین های خروجی ماژول هم آمده است که بتوان از آن استفاده کرد.
