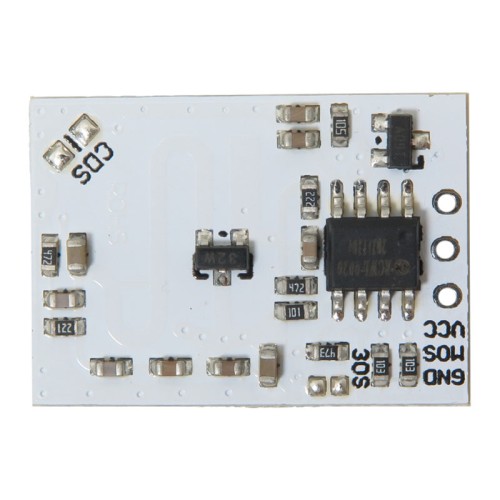

ماژول رادار تشخیص حرکت مایکروویو RCWL-0513

ماژول تشخیص حرکت RCWL-0513 یک ماژول حسگر مایکروویو است که از فناوری رادار داپلر استفاده می کند و در تشخیص حرکت اجسام تخصص دارد.
از تشخیص سیگنال مایکروویو 3G، MOS داخلی (3A) استفاده می‌کند و می‌تواند مستقیماً چراغ‌های LED خارجی یا بارهای با ولتاژ ورودی تا 30 ولت را هدایت کند . در مقایسه با القایی مادون قرمز، القای مایکروویو دارای فاصله طولانی تر و زاویه وسیع می باشد و همچنین می تواند به شیشه و پانل های چوبی نازک نیز نفوذ کند ؛ تحت تأثیر محیط، دما، گرد و غبار و غیره هم قرار نمی گیرد.
فاصله سنجش 37 درجه می باشد و به طور گسترده در انواع نور القایی بدن انسان و دزدگیر و غیره استفاده می شود.

پایه ها:

GND: زمین
MOS:
القایی: MOS روشن، هدایت داخلی و زمینی بدون القاء: MOS داخلی باز است
VCC: منبع تغذیه 3-40 ولت
CDS:
سیگنال کنترل تریگر:
کمتر از 0.7 ولت، خروجی همیشه کم است.
بیشتر از 0.7 ولت، عملکرد عادی
مقاومت نوری خارجی پین CDS، می تواند عملکرد تشخیص ماژول را در طول روز خاموش کند.
مقاومت کشش داخلی 1M تا VCC

کاربرد سنسور حرکت مایکروویو :

  1. چراغ های ساختمان
  2. چراغ های القایی
  3. چراغ های خورشیدی
  4. لامپ های ماوراء بنفش
  5. چراغ های القایی حمام
  6. القای حرکت انسان

مشخصات ماژول رادار RCWL-0513 :

  1. ولتاژ کاری : 3-30 ولت
  2. جریان کاری : 2.5 میلی آمپر
  3. فرکانس کاری : 3 گیگاهرتز
  4. فاصله سنج قابل تنظیم
  5. زمان تریگر تکرار قابل تنظیم است
  6. 15 متر محدوده حسگر معمولی
