کابل مبدل usb به سریال TTL مدل PL2303HX مشکی

کابل تبدیل USB به سریال TTL مدل PL2303HX یک مبدل با کیفیت و با کارایی بالای 4 پین TTL به USB است که مبتنی بر تراشه کنترل کننده PL2303HX USB می باشد. تراشه PL-2303HX (تراشه Rev D) یا PL-2303HXD می تواند دستگاه سریال آسنکرون فول دوپلکس RS-232 RS-232 را به هر درگاه میزبان USB وصل کند. تراشه PL2303HX دارای یک حالت انتقال USB ، بافر داده های بزرگ و کنترل جریان خود می باشد که می تواند عملکرد بالاتری داشته باشد (میزان baud نسبت به درگاه های معمولی UART بیش از 115200 است). این کابل تبدیل مجهز به درایو با سازگاری بسیار بالا است و این امکان را برای شبیه سازی پورت COM و برقراری ارتباط کاملی با اکثر سیستم عامل ها، به ویژه ویندوز XP / VISTA / 7/8 / 8.1 ، Mac و Linux فراهم می کند.

از طریق 4 پین می توانید به صفحه های پروژه Arduino و سایر دستگاه های سازگار با سریال وصل شوید تا با رایانه های شخصی ارتباط برقرار کنید. از طریق این 4 پین به راحتی می توانید به Raspberry Pi یا BeagleBone Blac متصل شوید و کنسول دیباگ/ لوگ این را فعال کنید. از این کابل می توان به منظور دیباگ / برنامه نویسی سریال که معمولاً برای Arduino استفاده کرد. اما برای برنامه نویسی مجدد آردوینو مانند Boarduino ، MENTA ، Monochron و غیره به دلیل نداشتن سیم DTR / RTS برای شروع توالی راه اندازی مجدد bootloader، مناسب نیست.

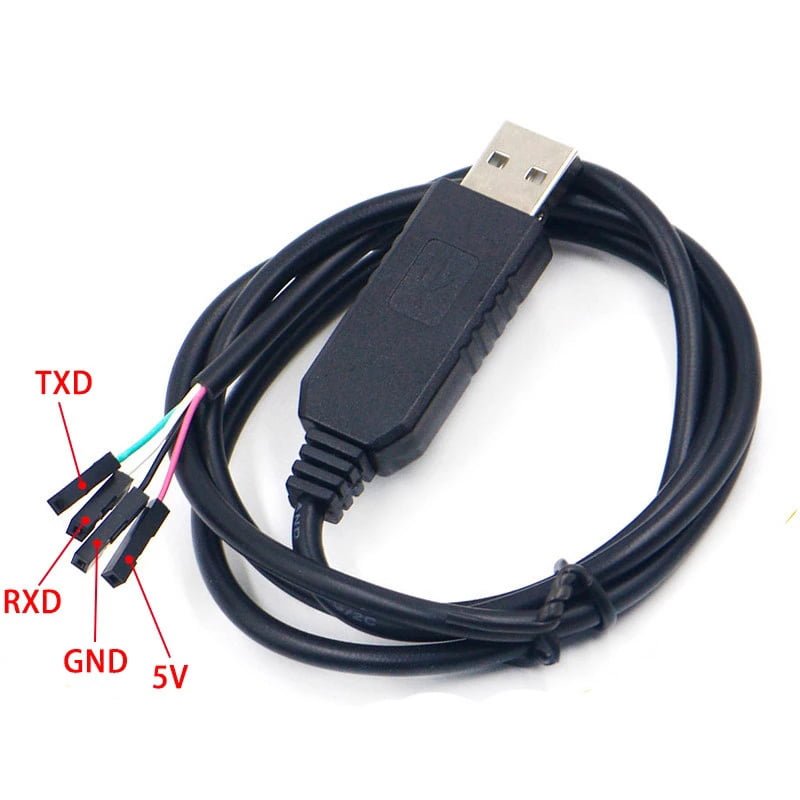

تعریف رنگ سیم‌ها:

قرمز: +5V

مشکی: GND

سبز: TXD

سفید: RXD
