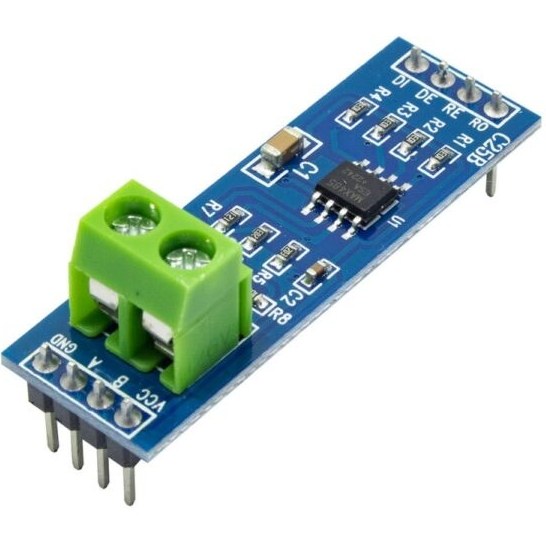

ماژول مبدل TTL به RS485 با تراشه MAX485

ماژول مبدل MAX485 TTL به RS485 یک راه‌حل ارتباطی چندکاره و جمع‌وجور است که امکان انتقال داده بدون مشکل بین دستگاه‌های با سیگنال‌های سطح TTL و دستگاه‌هایی که از استانداردهای ارتباطی RS485 استفاده می‌کنند را فراهم می‌کند. با ابعاد کوچک 45 میلی‌متر در 15 میلی‌متر و داشتن پین‌های اتصال آسان، این ماژول انتخاب مناسبی برای کاربردهای صنعتی و خودکارسازی مختلف است و تبادل داده‌ای مطمئن و مقاوم در برابر نویز را ممکن می‌سازد.

مشخصات فنی ماژول مبدل TTL به سریال RS485 با تراشه MAX485

• نوع: ماژول مبدل TTL به RS485
• ابعاد: 45×15×14 میلی‌متر
• استاندارد ارتباطی: RS485
• ولتاژ تغذیه: 5 ولت DC
• ولتاژ کاری: 3.3 تا 5 ولت DC
• پین‌های سیگنال: RO (خروجی گیرنده)، RE (فعال‌سازی گیرنده)، DE (فعال‌سازی درایور)، DI (ورودی درایور)، GND (زمین)، VCC (تغذیه ولتاژ)، B (سیگنال RS485 B)، A (سیگنال RS485 A)
• baud-rate: قابل تنظیم
• کنترل جهت داده: کنترل جهت خودکار
• سرعت داده: تا 2.5 مگابیت بر ثانیه
• نوع درایور: نیمه‌دوپلکس
• ترمینیشن: مقاومت داخلی 120 اهم
• نمایشگرها: LEDهای تغذیه و انتقال داده
