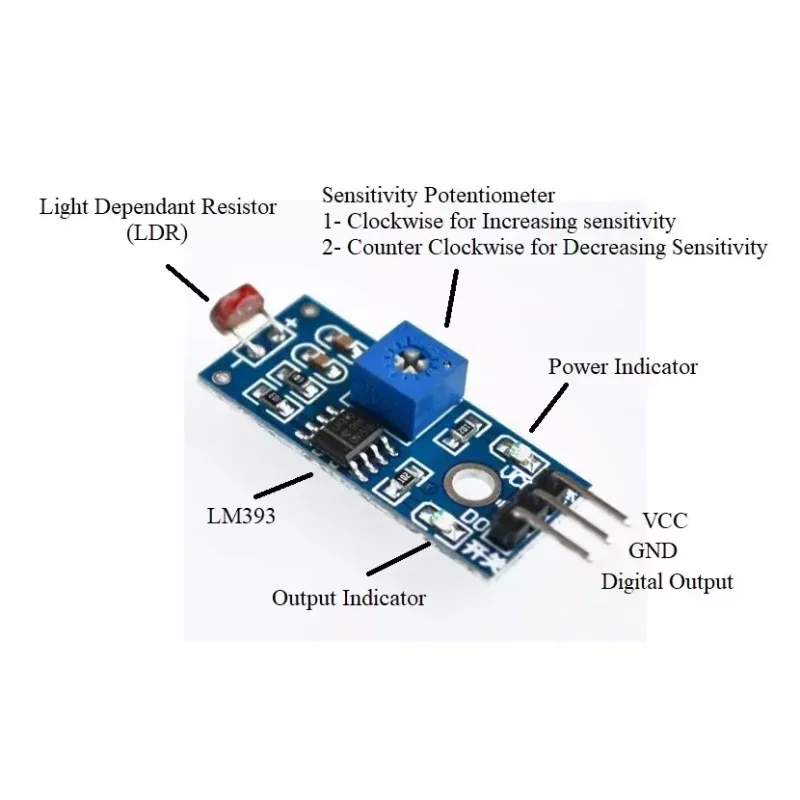

ماژول سنجش و کنترل روشنایی با فتوسل

فتوسل یا LDR یک مقاومت متغیر است که با تغییر میزان تابش نور، میزان مقاومت آن تغییر می‌کند. ماژول سنجش و کنترل روشنایی با فتوسل دارای یک فتوسل به عنوان سنسور نور و خروجی‌ دیجیتال است. بر روی برد از یک پتانسیومتر به منظور تغییر دقت و حساسیت خروجی استفاده شده است. خروجی دیجیتال (DO) بسته به حساسیت مقدار صفر یا یک می‌دهد. حساسیت فتوسل با پتانسیومتر تنظیم می‌شود. اگر سطح روشنایی کمتر از آستانه تعیین شده توسط پتانسیومتر بود، خروجی دیجیتال LOW می‌شود و هنگامی که سطح روشنایی به سطح آستانه تعیین شده رسید، خروجی دیجیتال HIGH می‌شود. خروجی DO را می‌توان به‌صورت مستقیم به میکروکنترلر متصل کرد تا تغییرات سطح نور را تشخیص دهد.

مشخصات فنی:

• دامنه ولتاژ تغذیه: 3.3 تا 5 ولت
• نوع خروجی: دیجیتال (DO)
• آی سی مقایسه کننده: LM393
• ابعاد: 31x14 میلی متر
