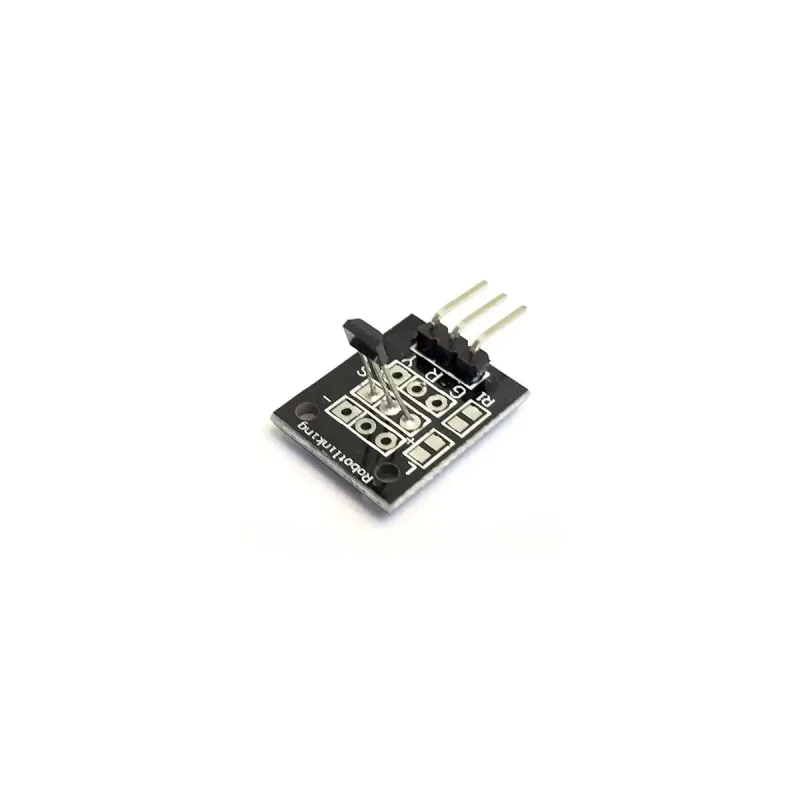

ماژول سنسور اثر هال آنالوگ 49E

ماژول سنسور اثر هال آنالوگ 49E یک حسگر مغناطیسی دقیق برای تشخیص میدان‌های مغناطیسی و اندازه‌گیری شدت آن‌ها است. این ماژول با استفاده از سنسور خطی 49E Hall Effect، تغییرات میدان مغناطیسی را به یک ولتاژ آنالوگ تبدیل می‌کند و امکان اندازه‌گیری میزان نزدیک شدن آهنربا، قطب‌های مغناطیسی و تغییرات میدان را فراهم می‌سازد.

این سنسور دارای خروجی آنالوگ بوده و می‌تواند به‌راحتی به ورودی‌های آنالوگ بردهایی مانند Arduino، AVR، ESP32، STM32 و سایر میکروکنترلرها متصل شود. به دلیل حساسیت مناسب، ابعاد کوچک و مصرف پایین، این ماژول در پروژه‌های رباتیک، کنترل موتور، اندازه‌گیری سرعت و سیستم‌های تشخیص موقعیت کاربرد فراوانی دارد.

ویژگی‌ها:

• مدل سنسور: 49E Hall Effect

• نوع خروجی: آنالوگ (Analog Voltage Output)

• قابلیت تشخیص میدان مغناطیسی و قطب‌های شمال و جنوب

• ولتاژ کاری: حدود 3 تا 6.5 ولت DC

• مصرف جریان پایین

• دارای پاسخ خطی نسبت به شدت میدان مغناطیسی

• مناسب برای اتصال به میکروکنترلرها

• طراحی کوچک و نصب آسان

مشخصات فنی:

• نوع سنسور: اثر هال خطی (Linear Hall Sensor)

• ولتاژ خروجی در حالت بدون میدان: حدود نصف ولتاژ تغذیه

• حساسیت: حدود 1.6 تا 1.8 میلی‌ولت بر گاوس (بسته به مدل سنسور)

• محدوده دمای کاری: حدود 40- تا 85+ درجه سانتی‌گراد

• پایه‌ها:

  • VCC: تغذیه مثبت

  • GND: زمین

  • OUT: خروجی آنالوگ

کاربردها:

• اندازه‌گیری سرعت موتورهای DC و استپر

• تشخیص موقعیت و حرکت قطعات

• سنجش میدان مغناطیسی

• ساخت فلزیاب‌های ساده

• سیستم‌های کنترل موتور

• شمارنده‌های مغناطیسی

• پروژه‌های آردوینو و رباتیک

• سیستم‌های اتوماسیون و صنعتی

نکته: برای دریافت بهترین عملکرد، فاصله سنسور تا آهنربا، جهت قرارگیری قطب مغناطیسی و میزان نویز محیط باید در طراحی مدار در نظر گرفته شود.
