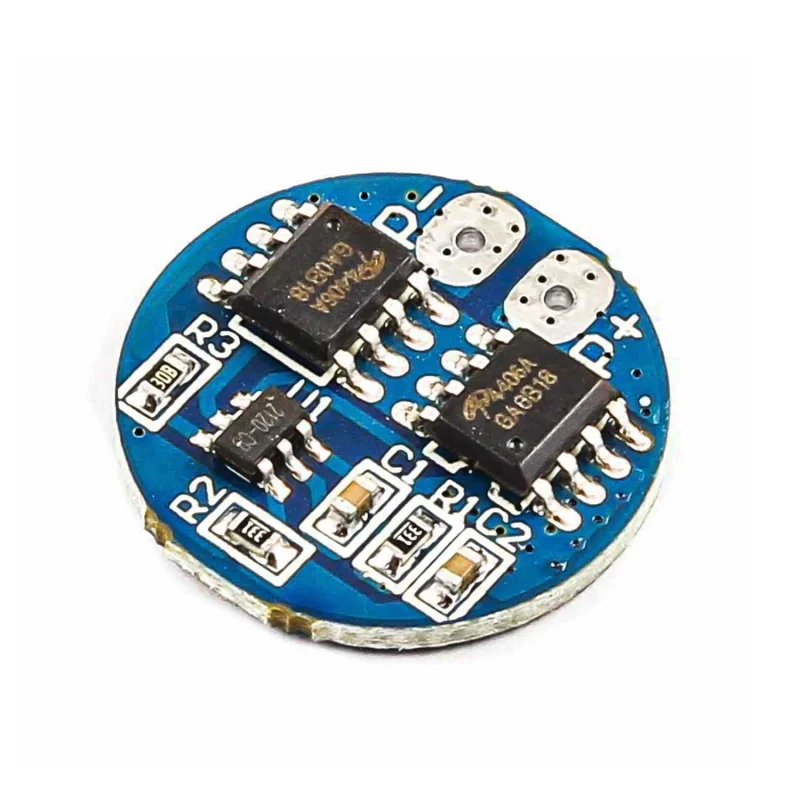

ماژول کنترل شارژ باتری لیتیومی 2 سل 8 آمپر HX-2S-A2

ماژول HX-2S-A2 یک برد محافظ و مدیریت باتری BMS برای پک‌های باتری لیتیوم‌یون و لیتیوم پلیمر 2 سل (2S) است. این ماژول برای استفاده با دو عدد باتری 18650 که به‌صورت سری متصل شده‌اند طراحی شده و وظیفه کنترل و محافظت از باتری در هنگام شارژ و دشارژ را بر عهده دارد.

این برد با کنترل ولتاژ هر سلول، از باتری‌ها در برابر شارژ بیش از حد، تخلیه بیش از حد، جریان اضافی و اتصال کوتاه محافظت می‌کند و باعث افزایش ایمنی و طول عمر پک باتری می‌شود. طراحی کوچک و مصرف پایین این ماژول، آن را برای تجهیزات قابل حمل، پروژه‌های الکترونیکی و سیستم‌های باتری‌محور مناسب کرده است.

ویژگی‌ها:

• مدل: HX-2S-A2

• مناسب برای باتری‌های لیتیوم یون و لیتیوم پلیمر

• پشتیبانی از پک باتری 2 سل سری (2S)

• ولتاژ نامی پک: 7.4 ولت

• ولتاژ شارژ کامل: 8.4 ولت

• محافظت در برابر شارژ بیش از حد

• محافظت در برابر دشارژ بیش از حد

• محافظت در برابر جریان اضافی

• محافظت در برابر اتصال کوتاه

• دارای مدار کنترل و بالانس سلول‌ها (بسته به نسخه برد)

• ابعاد کوچک و مناسب برای نصب در تجهیزات قابل حمل

مشخصات فنی:

• نوع باتری: Li-ion / Li-Po

• تعداد سلول: 2 سلول سری (2S)

• ولتاژ شارژ: 8.4 ولت

• جریان کاری: حدود 5 آمپر (بسته به نسخه)

• جریان لحظه‌ای: تا حدود 7 آمپر

• جریان مصرفی در حالت آماده‌به‌کار: بسیار پایین

• ابعاد تقریبی: 17.5 × 17.5 × 3.2 میلی‌متر

• پایه‌های اتصال:

  • B+: مثبت باتری

  • B-: منفی باتری

  • BM: اتصال بین دو سلول

  • P+ / P-: خروجی شارژ و مصرف‌کننده

کاربردها:

• ساخت پک باتری 18650 قابل شارژ

• پاوربانک‌ها و تجهیزات پرتابل

• پروژه‌های رباتیک و الکترونیکی

• سیستم‌های تغذیه باتری‌محور

• چراغ‌های شارژی

• تجهیزات DIY و پروژه‌های آموزشی

نکته: برای عملکرد صحیح، سلول‌های باتری باید از نظر ظرفیت و سلامت مشابه باشند و اتصال پایه‌های B+، B- و BM با دقت انجام شود.
