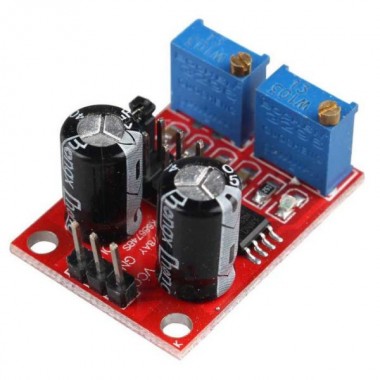

ماژول مولد پالس( تایمر 555) با رله

ماژول تایمر NE555

ماژول تایمر NE555 قابلیت تنظیم تایمر، پالس فرکانس است که از تراشه قدرتمند NE555 بهره میبرد. ولتاژ ورودی 5 تا 15 ولت DC است. جریان خروجی در ولتاژ 5 ولت برابر با 15 میلی آمپر و در ولتاژ 12 ولت جریان خروجی 35 میلی آمپر است.

ماژول تایمر NE555 یک IC (مدار مجتمع) بسیار معروف و پرکاربرد در الکترونیک است که به عنوان یک سیگنال ژنراتور پالس استفاده می‌شود. این ماژول بر پایه ماخ 555 ساخته شده و به عنوان تایمر یا آستابل مود تایمر شناخته می‌شود.NE555 دارای سه پایه اصلی به نام TRIGGER (پایه 2)، OUT (پایه 3) و RESET (پایه 4) است. با استفاده از این ماژول می‌توانید پالس‌های با دوره و فرکانس مشخصی تولید کنید.

حالت آستابل (Astable Mode): در این حالت، NE555 به عنوان یک ژنراتور پالس بدون نیاز به ورودی از خارج عمل می‌کند. شما می‌توانید فرکانس و دوره پالس‌ها را با استفاده از مقاومت‌ها و خازن‌ها به تنظیم کنید. در این حالت، پایه TRIGGER به گره منفی منبع تغذیه وصل شده و پایه THRESHOLD به خازن و مقاومت وصل می‌شود.

حالت مونواستابل (Monostable Mode): در این حالت، NE555 به عنوان یک مونواستابل عمل می‌کند و یک پالس تنها پس از دریافت یک تریگر از خارج تولید می‌کند. شما می‌توانید دوره پالس تولید شده را با استفاده از مقاومت و خازن تنظیم کنید. در این حالت، پایه TRIGGER به گره منفی منبع تغذیه وصل شده و پایه THRESHOLD به خازن و مقاومت وصل می‌شود.

با تنظیم مقدار مقاومت‌ها و خازن‌ها، شما می‌توانید فرکانس و دوره پالس‌ها را به تنظیمات دلخواه خود تنظیم کنید. NE555 به عنوان یک سیگنال ژنراتور پالس در انواع ارتباطات، الکترونیک دیجیتال، و کاربردهای دیگر به کار می‌رود.

 ویژگی های تایمر NE555

• دامنه ماژول بین 4.2V V-PP to 11.4V V-PP
• ولتاژ ورودی 5 تا 15 ولت
• جریان در ولتاژ 5 ولت برابر با 15 میلی آمپر
• جریان در ولتاژ 12 ولت برابر با 35 میلی آمپر
• دارای مولتی ترن برای تنظیم فرکانس و دیوتی سایکل
