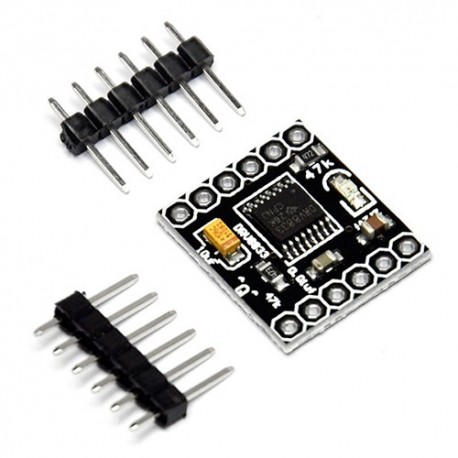

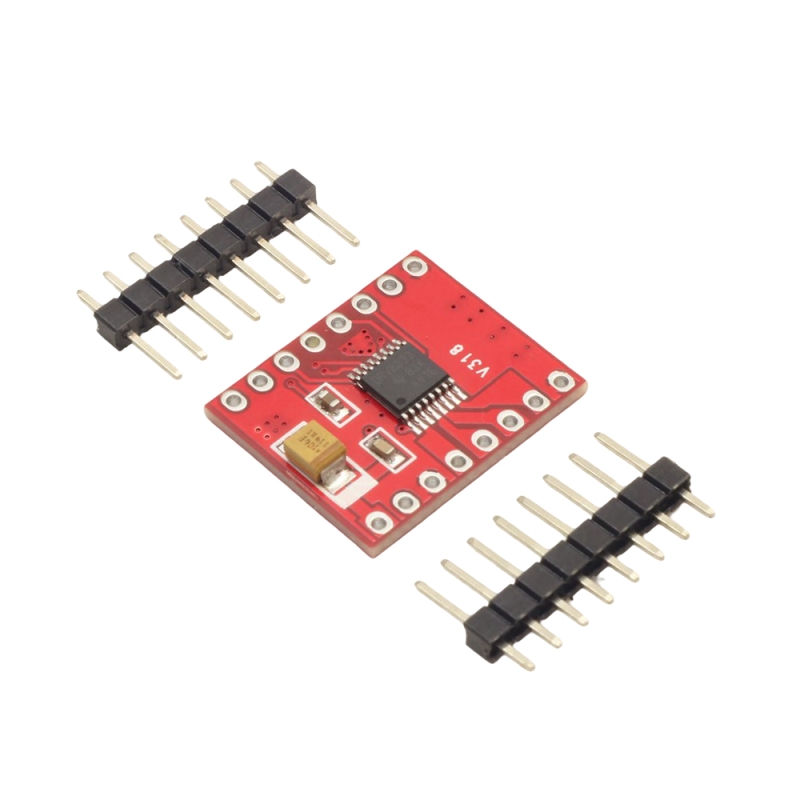

درایور موتور دو کاناله DRV8833 با قابلیت کنترل PWM

ماژول درایور DRV8833 یک راهکار مجتمع و کم‌مصرف برای کنترل دقیق موتورهای DC و استپر در پروژه‌های رباتیک، پرینترها، اسباب‌بازی‌های هوشمند و ماشین‌های اداری ارائه می‌دهد. این ماژول دارای دو پل H-Bridge مستقل است که به کاربر امکان کنترل دو موتور DC یا یک موتور استپر را می‌دهد. تکنولوژی PWM داخلی این درایور امکان تنظیم جریان و سرعت موتور را فراهم کرده و از آسیب ناشی از افزایش جریان در زمان شروع به کار یا قفل شدن موتور جلوگیری می‌کند. DRV8833 دارای قابلیت‌های محافظتی از جمله قطع جریان در شرایط اتصال کوتاه، حفاظت در برابر دمای بالا (TSD) و قفل ولتاژ پایین (UVLO) است. فعال‌سازی حالت خواب (Sleep Mode) از طریق پایه nSLEEP نیز باعث صرفه‌جویی در مصرف توان در مواقع بیکاری سیستم می‌شود. این ماژول با ولتاژ تغذیه گسترده و جریان خروجی قابل‌اعتماد، برای کنترل موتورهای با بار متوسط در فضای فشرده طراحی شده است.

مشخصات

• ولتاژ کاری: 2.7 تا 10.8 ولت
• جریان خروجی مداوم (هر کانال): 1.2 آمپر (RMS)
• جریان پیک خروجی (هر کانال): 2 آمپر
• جریان پیک در حالت پل‌های موازی: 3 آمپر (RMS) / 4 آمپر (پیک)
• نوع پل خروجی: دو عدد H-Bridge مستقل با MOSFET
• فرکانس PWM داخلی: 50 کیلوهرتز
• ولتاژ آستانه سنس جریان: 0.2 ولت
• ولتاژ ورودی منطقی پایه‌ها: 0 تا 5.75 ولت
• حفاظت‌ها: OCP (جریان زیاد)، TSD (حرارت بالا)، UVLO (ولتاژ پایین)
• توان مصرفی در حالت Sleep: حداکثر 2.5 میکروآمپر

کاربردهای رایج

ماژول DRV8833 به‌طور گسترده در پروژه‌هایی که نیاز به کنترل دو موتور DC یا یک موتور استپر در فضای محدود و با مصرف انرژی پایین دارند استفاده می‌شود. با قابلیت کنترل PWM و مدارهای محافظتی داخلی، این ماژول برای توسعه سیستم‌های قابل‌اعتماد در محیط‌های صنعتی و آموزشی گزینه‌ای بسیار مناسب است.

• مناسب برای ربات‌های تعقیب خط
• کنترل درایو چرخ‌های AGV
• پرینترهای سه‌بعدی و حرارتی
• اسباب‌بازی‌های هوشمند
• سیستم‌های امنیتی متحرک
• پروژه‌های آردوینو و STM32
• ماشین‌های اداری کوچک
• سیستم‌های مکانیزه بازی
• مدارهای آزمایشگاهی کنترل سرعت موتور
• کنترل پنجره یا درب برقی کوچک
