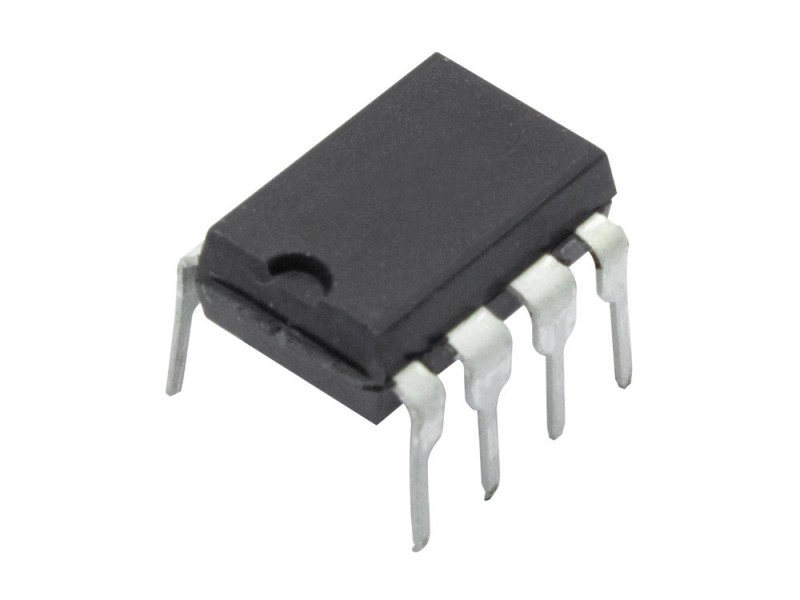

آپ امپ UA741CN DIP

آپ امپ UA741CN DIP

کدکالا:
بخشها :
برچسبها :
از 1 رای
0 عدد باقی مانده
آی سی UA741 یک آی سی اپمپ عملیاتی (Operational Amplifier) است.
ناموجود

آی سی UA741 یک آی سی اپمپ عملیاتی (Operational Amplifier) است که توسط شرکت Texas Instruments طراحی و تولید شده است. این آی سی به دلیل ویژگی هایی مانند پایداری در فرکانس بالا، نویز کم و دقت بالا، در بسیاری از مدارهای الکترونیکی به کار می رود.

ویژگی های آی سی UA741 شامل موارد زیر است:

  1. تغذیه ولتاژ: 7 تا 36 ولت
  2. توان مصرفی: ۵۰ میلی وات
  3. دمای عملکرد: ۰ تا ۷۰ درجه سانتیگراد
  4. ورودی آفست: ۲۰۰ میلی ولت

در مدارات الکترونیکی، آی سی UA741 به عنوان یک تقویت کننده سیگنال، فیلتر، سنسور، مقایسه کننده و ... استفاده می شود. با این حال، برای بهینه سازی عملکرد آی سی UA741، باید مقادیر محدوده تغذیه ولتاژ، نویز خروجی و ورودی آفست را در نظر گرفت.



فایل ضمیمه: دانلود فایل
تعداد کانال
ولتاژ کاری 7 تا 36 ولت
Vos (offset voltage at 25°C) (Max) 5mV
Slew rate (Typ) 0.5V/us
GBW (Typ) 1MHZ
Iq per channel (Typ) 1.7mA
Vn at 1 kHz (Typ) 20nV/rtHz
محدوده دمای عملیاتی 0 تا 70 سانتی گراد
Offset drift (Typ) 0uV/C
جریان بایاس ورودی (حداکثر) 500000pA
CMRR (Typ) 90dB
Iout (Typ) 0.025A
معماری دو قطبی
