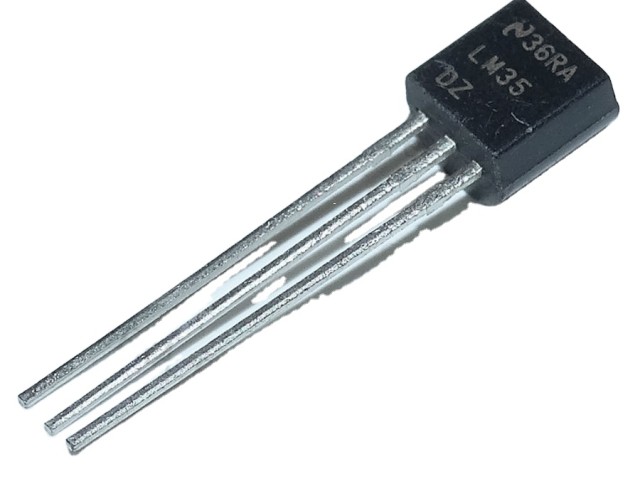

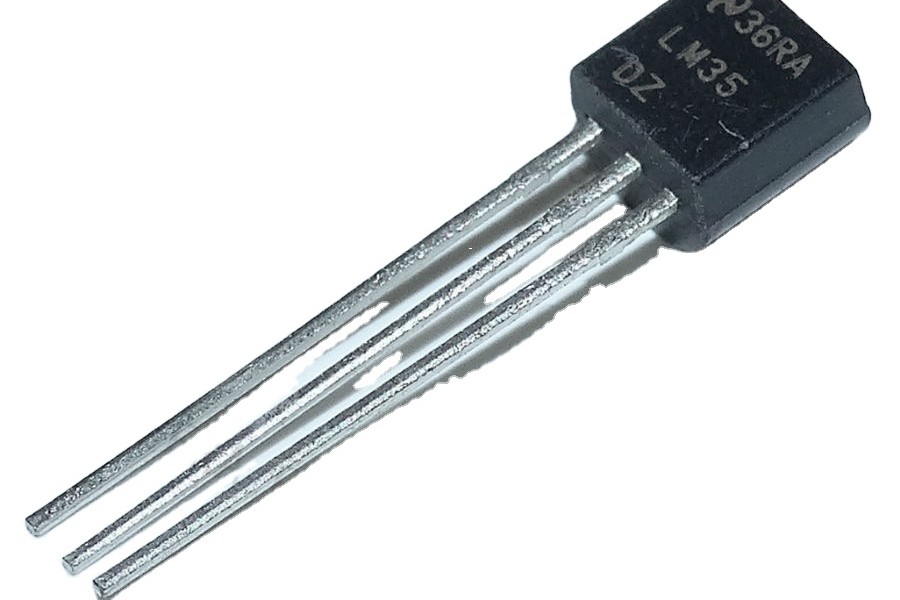

LM35DZ یک سنسور دما است که برای اندازهگیری دمای محیط به کار میرود. این سنسور توسط شرکت National Semiconductor طراحی شده است و با توجه به دقت بالا، قابلیت استفاده در برنامههایی که نیاز به دقت بالای اندازهگیری دارند را دارا میباشد.
LM35DZ دارای یک ورودی و یک خروجی است. ورودی این سنسور به گرمای محیط متصل میشود و خروجی آن به صورت ولتاژ خطی وابسته به دمای محیط است. به این معنی که برای هر درجه سلسیوسی که دمای محیط بیشتر شود، ولتاژ خروجی این سنسور 10 میلی ولت بیشتر از ولتاژ خروجی درجه قبلی خواهد بود.
به عبارت دیگر، با افزایش دما، ولتاژ خروجی LM35 DZ با شرایط زیر به شدت درصد خطی تغییر خواهد کرد:
- دمای ۰ درجه سلسیوسی = ۰ ولت
- دمای ۱۰۰ درجه سلسیوسی = ۱۰۰۰ میلی ولت (1 ولت)
- دمای ۵۰ درجه سلسیوسی = ۵۰۰ میلی ولت (0.5 ولت)
از آنجایی که خروجی این سنسور به صورت ولتاژ خطی است، بسیار آسان است که با استفاده از مدارهای الکترونیکی سادهای این ولتاژ را به دما تبدیل کرد. به عنوان مثال، با اتصال خروجی این سنسور به ورودی یک میکروکنترلر، میتوان با استفاده از یک الگوریتم ساده، دمای محیط را نمایش داد.
ولتاژ کاری | 4 تا 30 ولت |
دمای قابل اندازه گیری | 55- تا 150+ |
مقیاس اندازه گیری | .10mV/C (خروجی به ازای هر درجه سانتی گراد 10mV تغییرات دارد) |
دقت | 0.4 +/- 0.8 +/- |
