ماژول AD9850 4%

ماژول AD9850

کدکالا:
از 1 رای
یک سیگنال ژنراتور به که برای تولید سیگنال های سینوسی و مربعی استفاده میشود.
1,045,000 1,000,000 تومان
اشتراک گذاری

اشتراک گذاری در شبکه های اجتماعی:

آدرس کوتاه شده‌ی صفحه:

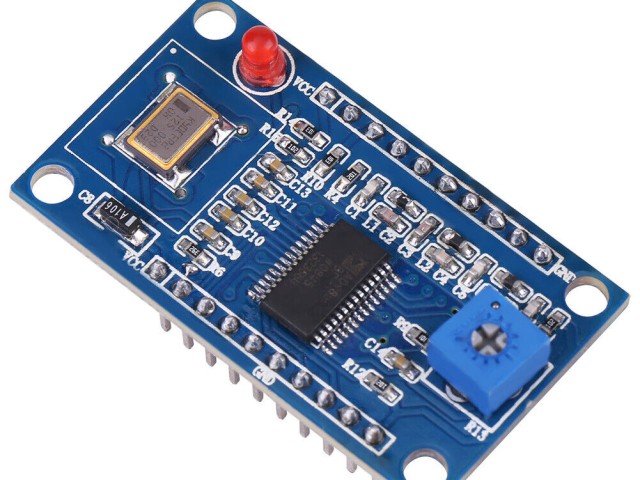

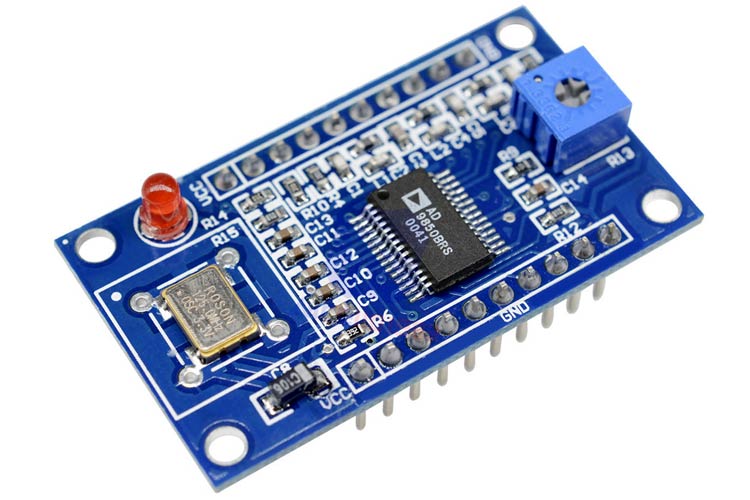

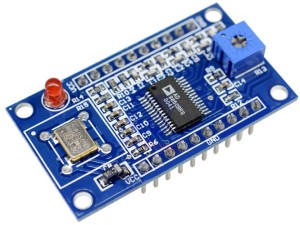

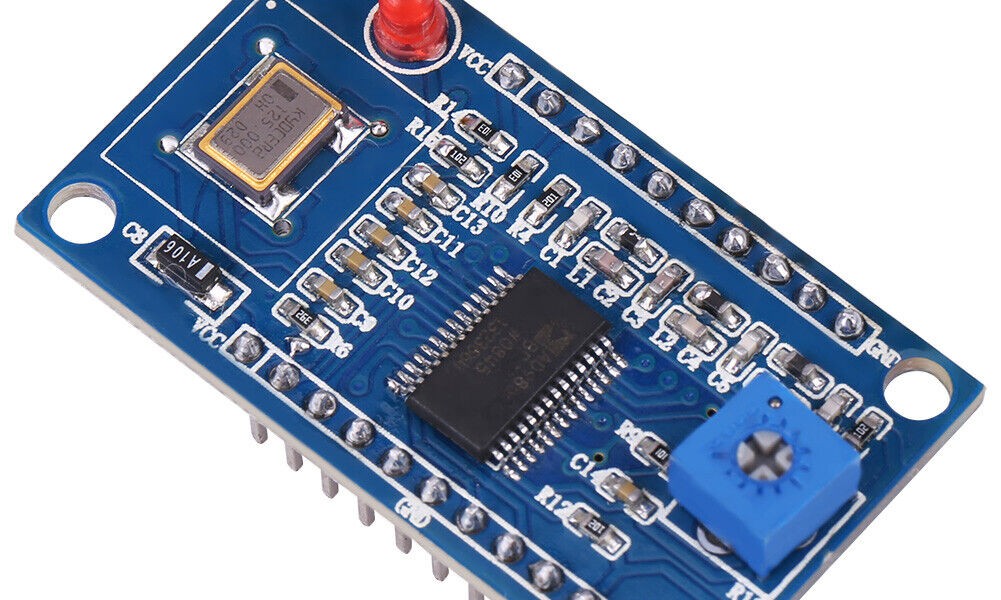

ماژول AD9850 یک ماژول تولید کننده سیگنال دیجیتالی است که به عنوان یک مولتی فانکشن ژنراتور عمل می‌کند. این ماژول می‌تواند سیگنال‌های مربعی و سیگنال‌های سینوسی تولید کند.

این ماژول با استفاده از یک مبدل دیجیتال به آنالوگ (DAC)، توانایی تولید سیگنال‌های با دقت بالا را دارا می‌باشد. همچنین، این ماژول دارای پایه‌های کنترلی برای تنظیم فرکانس و امواج خروجی می‌باشد.

ماژول AD9850 دارای دو خروجی موج سینوسی و دو خروجی موج مربعی میباشد و همچنین با استفاده از پتانسیومتر روی برد میتوان دیوتی سایکل موج مربعی را تنظیم کرد.

این ماژول دارای یک درگاه ارتباط سریال به منظور ارتباط با میکرو یا کامپیوتر است.

ماژول AD9850 می‌تواند فرکانس خروجی برای موج سینوسی در محدوده 0 تا 40 مگاهرتز و برای موج مربعی تا حداکثر 1 مگاهرتز تولید کند. همچنین، این ماژول دارای ولتاژ کاری 5 ولت DC می‌باشد و به سادگی می‌تواند به میکروکنترلرها و بردهای الکترونیکی مختلف متصل شود.

با استفاده از ماژول AD9850، می‌توان انواع ادوات الکترونیکی مختلفی را آزمایش کرد و یا در پروژه‌های خود به عنوان یک تولید کننده سیگنال مورد استفاده قرار داد. به عنوان مثال، می‌توان از این ماژول برای ساخت یک ساعت دیجیتالی، یک رادیو FM یا یک ارتباط دیجیتالی استفاده کرد.



فایل ضمیمه: دانلود فایل
ولتاژ کاری 3.3 تا 5 ولت
سیگنال های تولیدی مربعی و سینوسی
فرکانس موج سینوسی 0 تا 40 مگاهرتز
پروتکل های ارتباطی سریال و پارالل
فرکانس موج مربعی 0 تا 1 مگاهرتز
ابعاد 45 در26 میلیمتر
